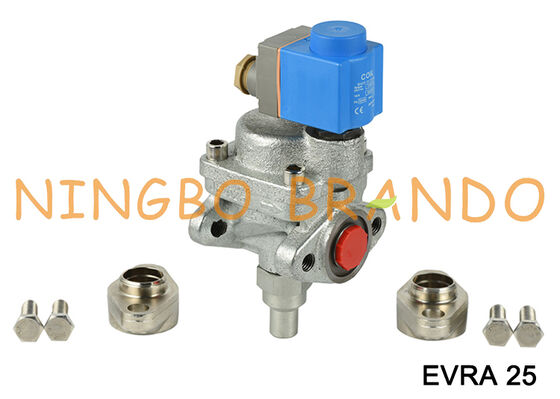

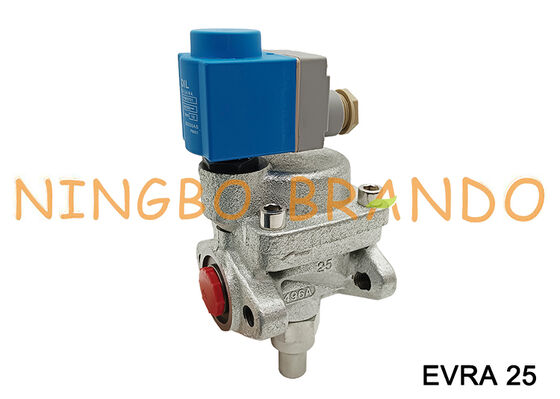

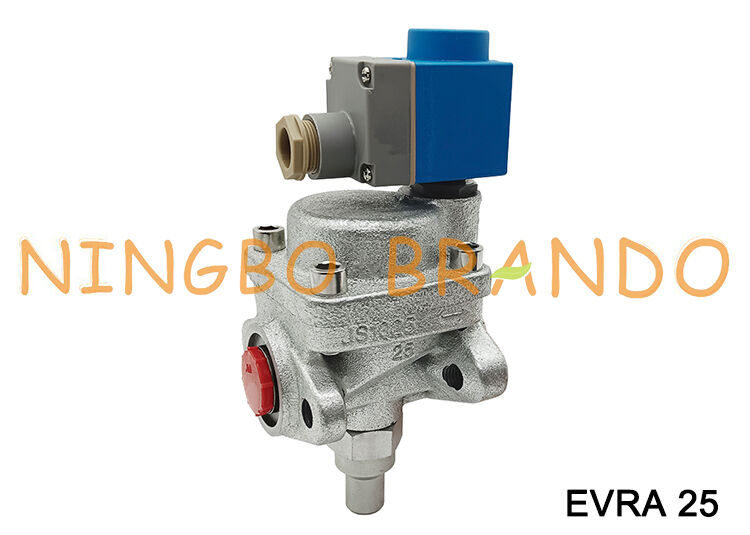

De afbeelding is van een danfoss-type EVRA 25 ammoniak-solenoïde klep, bestelcode: JS1025, HT JS1025, EN-JS1025, 032F6225, 032F6226; flenspoort, normaal gesloten in twee richtingen, 24 V DC, 220 V AC,230 V wisselspanning (andere spanningen kunnen worden aangepast).
EVRA is een direct of servo bediend magnetoventil voor vloeistof-, zuig- en warmgasleidingen met ammoniak of gefluoreerde koelmiddelen.kleplichaam, spoel en flenzen kunnen apart worden besteld.
Gegevens van ammoniak-solenoïde kleppen van de EVRA-serie:
Type
Openingsdifferentialdruk met standaard spoel (balk)
Temperatuur van medium
(°C)
Max.werkdruk
(bar)
Kv
(m3/h)
Min.
Max. ((= MOPD) vloeistoffen2)
10 W ac.
12 W ac.
20W DC
EVRA 3
0.00
21
25
14
-40 tot 105
42
0.23
EVRA 10
0.05
21
25
18
1.5
EVRAT10
0.00
14
21
16
1.5
EVRA 15
0.05
21
25
18
2.7
EVRAT15
0.00
14
21
16
2.7
EVRA 20
0.05
21
25
13
4.5
EVRA 20
0.05
19
21
16
4.5
EVRAT20
0.00
14
21
13
4.5
EVRA 25
0.20
21
25
14
10.0
EVRA 32
0.20
21
25
14
16.0
EVRA 40
0.20
21
25
14
25.0
Voor de toepassing van de voorschriften van punt 6.2.3 van deze bijlage wordt het volgende toegevoegd:
Model
H1
H2
H4
L
L1
mm
mm
mm
mm
mm
EVRA 15
/
100
81
130
68
EVRA 25
46
141
78
162
92
EVRA 32
47
115
53
175
/
EVRA 40
47
115
53
175
/
Productenvideo van de EVRA-serie ammoniumsolenoïden:
