Danfoss 032F2201 Solenoïde klep
Danfoss Type EVR 20 Magneetventiel 1-1/8 inch ODF NC 032L1244

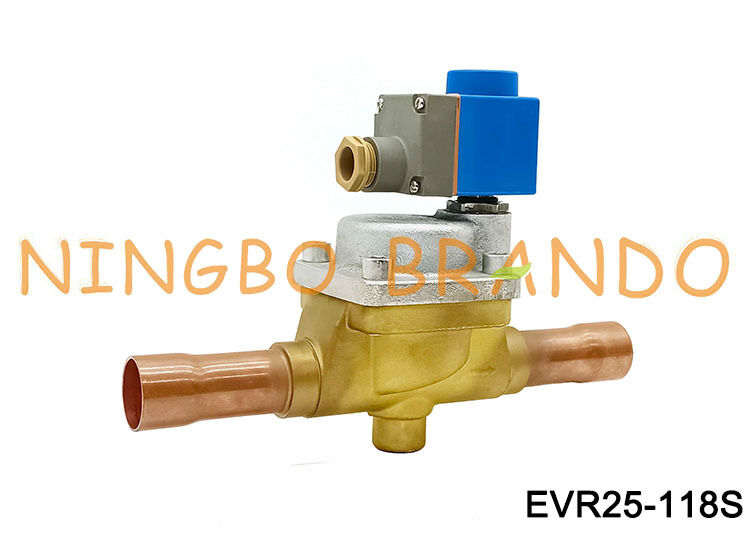

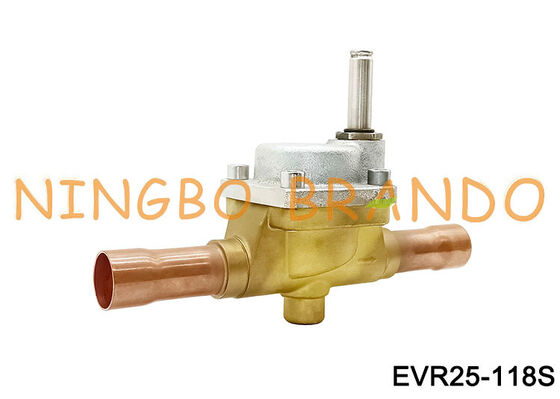

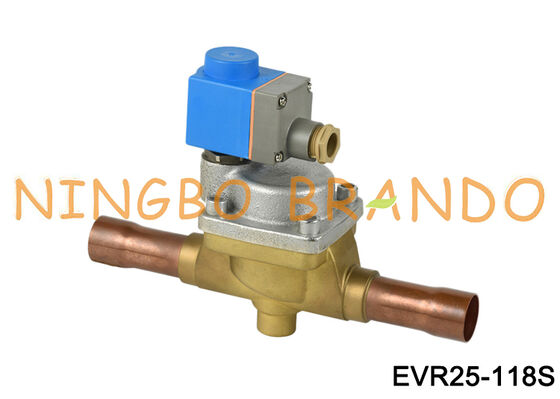

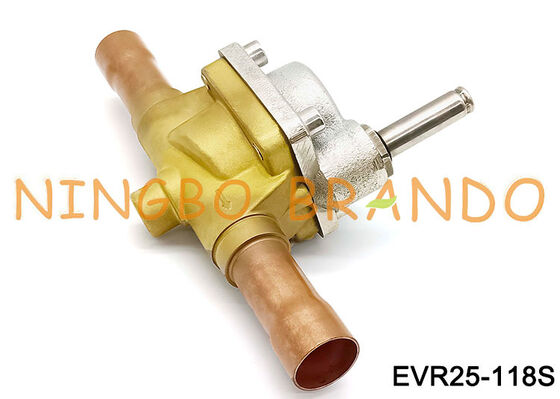

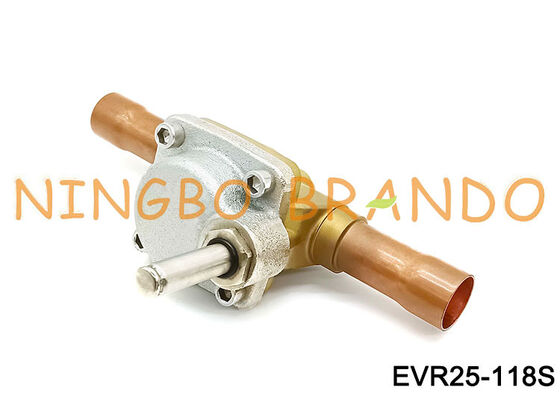

De getoonde afbeelding is een danfoss-magneetventiel van het type EVR 25, 1 1/8'' (28 mm) ODF-soldeerpoortgrootte, 2-weg normaal gesloten, 12 V DC, 24 V DC, 24 V AC, 110 V AC, 220 V AC-spanningen (andere spanningen kunnen worden aangepast), bestelcode: 032F2201, 032L2201. EVR-magneetkleppen zijn geschikt voor HFC, CFC en HCFC. Het temperatuurbereik voor het medium is -40°C tot +105°C. De hieronder genoemde kleppen zijn van het ''normaal gesloten'' type. ''Normaal open'' kleppen zijn ook op bestelling leverbaar. Als er keuze is uit lichaamsgroottes met dezelfde aansluitingen, controleer dan de plichtsvereisten om zeker te zijn van de juiste keuze. Magneetventielen worden ZONDER spoelen geleverd. Spoelen a.u.b. apart bestellen.
Hoofdafmetingen van de magneetklep uit de EVR-serie:
Model
Poortgrootte
H1
H2
L
L2
SAE (flare)
ODF (soldeer)
Duim
mm
mm
mm
mm
mm
EVR 3
EVR 3
1/4''
6
14
71
102
7
EVR 3
EVR 3
3/8''
10
14
73
117
10
EVR 6
EVR 6
3/8''
10
14
79
111
10
EVR 6
EVR 6
1/2''
12.8
14
79
127
10
EVR 10
EVR 10
1/2''
12.8
16
79
127
10
EVR 10
EVR 10
5/8''
16
16
79
160
12
EVR 15
5/8''
16
19
86
176
12
EVR15
7/8''
22
19
86
176
17
EVR 20
7/8''
22
20
90
191
17
EVR 20
1 1/8''
28.8
20
90
214
22
EVR 22
1 3/8''
35
20
90
281
25
EVR 25
1 1/8''
28.8
38
138
256
22
EVR25
1 3/8''
35
38
138
281
25
EVR 32
1 3/8''
35
47
111
281
25
EVR 32
1 5/8''
42
47
111
281
29
EVR 40
1 5/8''
42
47
111
281
29
EVR 40
2 1/8''
54
47
111
281
34
Productvideo van EVR 25 1 1/8'' Danfoss-magneetventiel:
Bestelcode van EVR-soldeerverbindingen, normaal gesloten (NC) - afzonderlijke kleplichamen:
Bestelcode van EVR-flareverbindingen, normaal gesloten (NC) - afzonderlijke kleplichamen:
EVR-magneetventielonderdelen waaruit u kunt kiezen:
