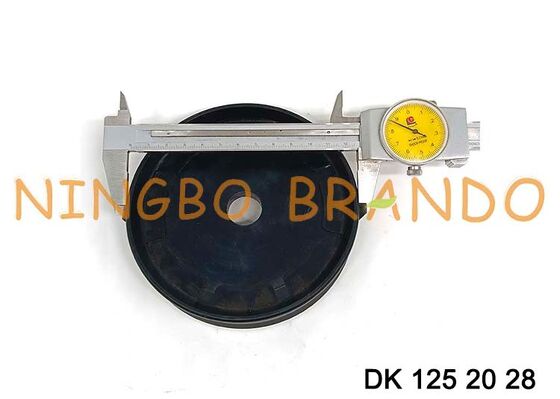

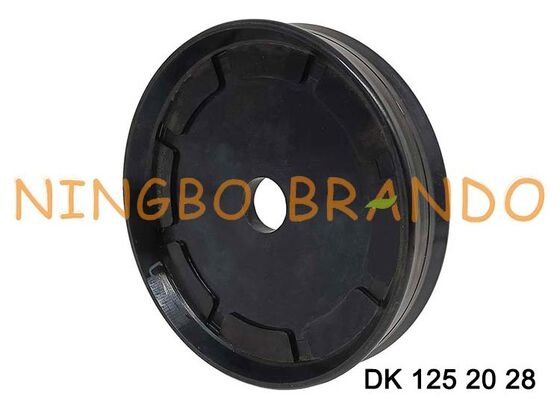

DK C522 Z5050 Cilinder Pneumatische Dubbelwerkende Zuigerafdichting DK 125 20 28

DK C520 Z5050 NBR Rubber Zuigring voor Pneumatische Cilinders DK 125 20 26

DK C522 Z5050 (DK 125 20 28) Complete zuiger met geïntegreerde afdichtingen Praedifa serie DK. 125mm Buiten Diameter 20mm Binnen Diameter 28mm Hoogte.

Een dubbelwerkende cilinder is een cilinder waarin de werkende vloeistof afwisselend aan beide zijden van de zuiger werkt. Een dubbelwerkende cilinder wordt gebruikt waar geen externe kracht beschikbaar is om de zuiger terug te trekken, of waar een hoge kracht vereist is in beide bewegingsrichtingen.

De DK complete zuiger met geïntegreerde eindpositiedemping is verkrijgbaar in de volgende samenstellingen:
Z5051 - Industrieel gebruik
Z5071 - Zwaar gebruik
Z5067 - Hoge temperaturen
Z5086 - Middelzwaar gebruik

De dubbelwerkende DK pneumatische zuiger is een tweekomponent afdichtingsontwerp bestaande uit een metalen steunelement met een gevulkaniseerde geleidingsrichel en afdichtlippen. De complete zuiger vervult twee functies: afdichten en geleiden. Complete zuiger voor dubbelwerkende pneumatische cilinders met en zonder demping, mits er geen buitensporige zijdelingse geleidingsbelastingen optreden (lange slagen en knikken).

Zuigerveren of zuigerringen worden gebruikt in hydraulische cilinders voor vloeistofafdichting en zijn ontworpen om ervoor te zorgen dat onder druk staande vloeistof niet langs de cilinderkop lekt wanneer de systeemdruk de zuiger door de cilinderboring duwt.
De keuze van de zuigerring wordt bepaald door de manier waarop de cilinder werkt. Voor een uitsluitend enkelwerkende cilinder, die dynamische druk vanaf één zijde kan afdichten (unidirectioneel), is het altijd het beste om het type afdichting te kiezen dat is ontworpen om optimale afdichtingskwaliteiten te bieden voor enkelwerkende functies.
De beste afdichtingscapaciteit van een dubbelwerkende cilinder, die dynamische druk vanaf beide zijden kan afdichten (bidirectioneel), wordt bereikt door een dubbelwerkende afdichting te kiezen.
Een zuigerontwerp waarbij twee enkelwerkende afdichtingen op de zuiger voor een dubbelwerkende cilinder worden gebruikt, kan gemakkelijk tot een storing leiden. De reden hiervoor is dat er een zeer hoge druk tussen de afdichtingen kan komen te staan.
Zuigerveren, zowel enkel- als dubbelwerkend, kunnen worden ontworpen voor en gebruikt met geïntegreerde of aparte borgringen en geleidingsringen.

Technische gegevens:

Hoofdmaat:
