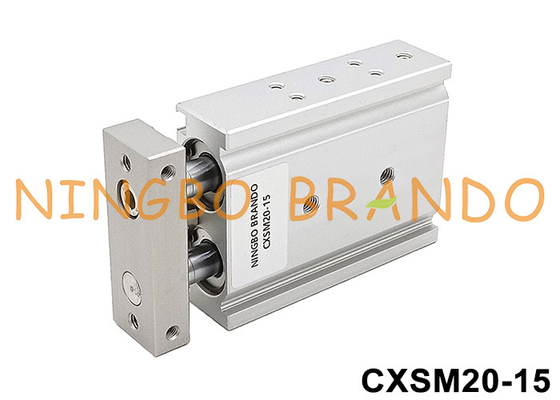

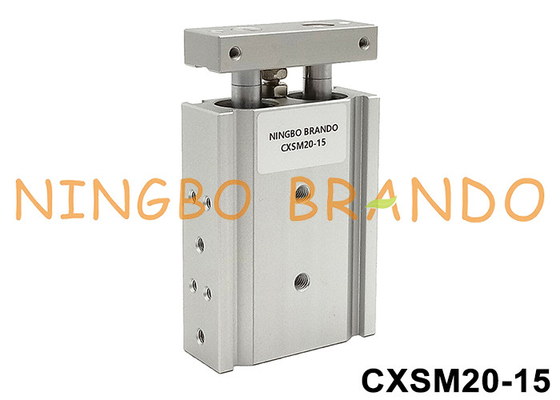

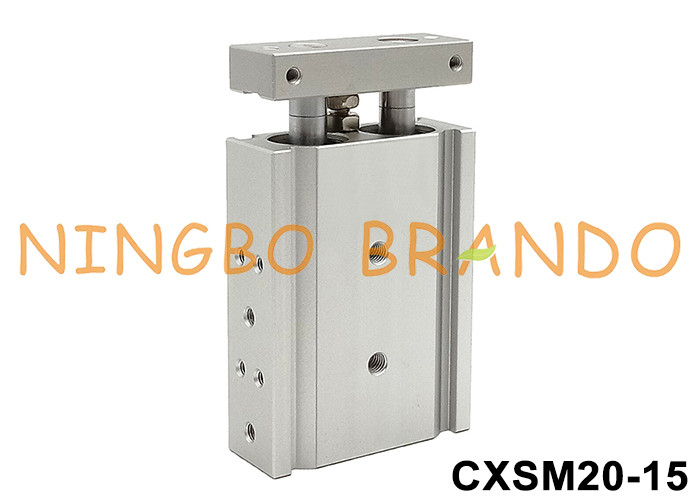

Name: CXSM20-15 Dual-Rod Pneumatic Air Cylinder 20 mm Boring 15 mm Stroke
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Thuis Producten Pneumatische cilinders Air

CXSM20-15 Dual-Rod Pneumatic Air Cylinder 20 mm Boring 15 mm Stroke

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	BRANDO
Certificering:	CE, ISO
Modelnummer:	CXSM20-15

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	Onderhandelbaar
Verpakking Details:	Doos, karton, pallet
Levertijd:	15 tot 20 werkdagen
Betalingscondities:	T/T, PayPal, Western Union
Levering vermogen:	50000 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	Dubbelstaafcilinder	Grootte van de boor:	20 mm
Een beroerte:	15 mm	Portgrootte:	M5X0.8
Werkende vloeistof:	Lucht	Werkdruk:	00,05 tot 0,7 MPa
Bewijs van druk:	1.05 Mpa	Werktemperatuur:	-10 tot +60 °C (geen bevriesing)
Tipe lager:	Dialager	Kussen:	rubberbumper
Markeren:	CXSM20-15 Pneumatische luchtcilinder , Dual-rod pneumatische luchtcilinder , SMC-type CXSM20-15

CXSM20-15 Dual-Rod Pneumatic Air Cylinder 20 mm Boring 15 mm Stroke

De CXS-serie biedt twee keer de uitgangskracht. Er zijn twee soorten lagers standaard verkrijgbaar, een glijlagers (CXSM) of een kogelbuslagers (CXSL).Deze serie is verkrijgbaar in boringen van 6 mm, 10mm, 15mm, 20mm, 25mm, 32mm met maximale slaglengtes tot 200mm. Ze worden populair gebruikt in pick and place toepassingen, etc. Als u vragen of eisen heeft, neem dan contact met ons op!

Bestelcode:

Technische gegevens

Afmeting van de boor (mm)	6	10	15	20	25	32
Vloeistof	Lucht (niet-lotion)
Bewijsdruk	10,05 MPa
Maximale werkdruk	0.7MPa
Min Bedieningsdruk	0.15 MPa	0.1 MPa		00,05 MPa
Omgevings- en vloeistoftemperatuur	-10 tot +60 °C (geen bevriesing)
De snelheid van de zuiger (mm/s)	30 tot 300	30 tot 800	30 tot 700		30 tot 600
Kussens	Rubberen bumper
Verstelbaar slagbereik	0 tot -5 mm in vergelijking met de standaard slag
Portgrootte	M5x0.8				1/8'
Tipe lager	Slijbaars (CXSM), kogelbuislagers (CXSL) (Zelfde afmetingen voor beide)

Een beroerte.

Model nr.	Standaard slag (mm)	Lange slag (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Theoretische output:

Grootte van de boor (mm)	Grootte van de stok (mm)	Operatierichting	Pistongebied (mm2)	Werkdruk (MPa)
Grootte van de boor (mm)	Grootte van de stok (mm)	Operatierichting	Pistongebied (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Uit	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Uit	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Uit	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Uit	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Uit	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	Uit	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Opmerking: theoretische uitslag (N) = druk (MPa) x zuigeroppervlak (mm2)
