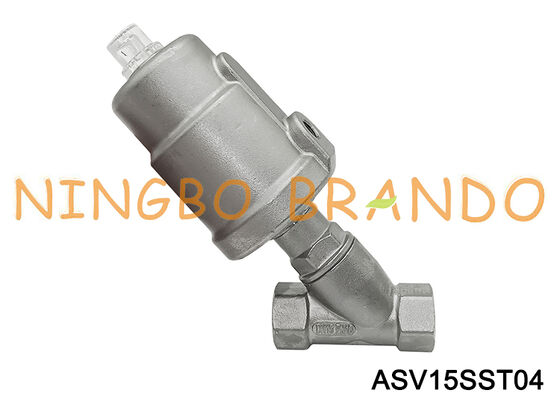

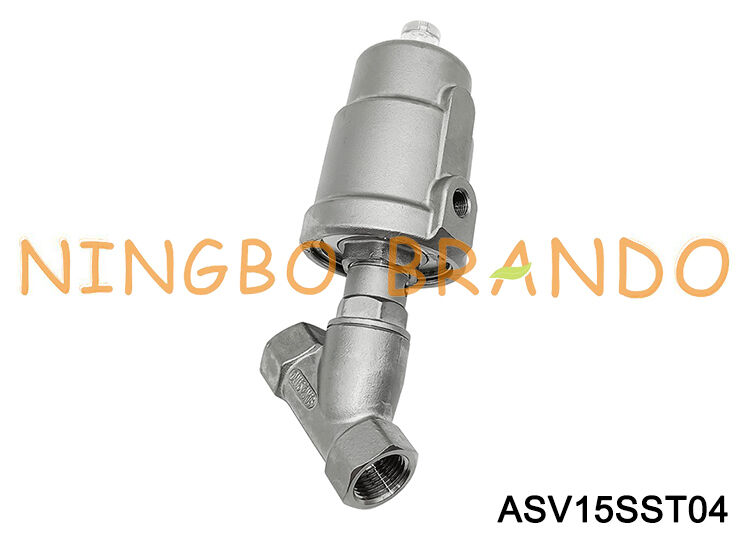

1/2'' pneumatische klep met hoekzitting DN15 roestvrij staal NC-procesklep

1/2'' Pneumatische Hoekzittingklep DN15 Roestvrij Staal NC Procesklep

Een 1/2'' Pneumatische Hoekzittingklep is een pneumatisch bediende 2/2-weg procesklep die wordt gebruikt voor aan/uit-regeling van vloeistoffen, gassen, stoom en andere procesmedia. De schuine behuizing creëert een relatief direct stromingspad, waardoor dit kleptype geschikt is voor toepassingen die een goede stromingscapaciteit en frequent schakelen vereisen.

Voor een representatieve 1/2'' / DN15 normaal gesloten configuratie omvatten de gepubliceerde specificaties een roestvrijstalen behuizing, PTFE-afdichting, 15 mm opening en pneumatische veerretouractuatie.

Werkingsprincipe

De klep gebruikt perslucht om een zuiger in de actuator te bewegen.

Lucht toegevoerd → Klep opent

Wanneer pneumatische regelkleplucht de actuator binnenkomt, beweegt de zuiger tegen de veerkracht in en heft de klepzitting op, waardoor het procesmedium kan stromen.

Lucht verwijderd → Klep sluit

Wanneer de regelkleplucht wordt afgevoerd, brengt de interne veer de zuiger terug naar zijn oorspronkelijke positie en sluit de klep.

Dit zorgt ervoor dat de NC-configuratie fail-closed is wanneer de pneumatische regelkleplucht verloren gaat, uitgaande van de standaard veerretourregeling.

Voordelen van het Hoekzittingontwerp

De hoekzittingconstructie biedt verschillende nuttige kenmerken voor industriële procesregeling:

Relatief hoge stromingscapaciteit voor zijn nominale pijpmaat
Geschikt voor frequent pneumatisch schakelen
Kan vloeistoffen, gassen en stoom verwerken, afhankelijk van de afdichtings- en behuizingsconfiguratie
Geschikt voor sommige media met hogere viscositeit
Roestvrijstalen constructie is beschikbaar voor veeleisende procesomgevingen
Pneumatische actuatie vermijdt de installatie van een elektrische actuator direct op het hoofdklepmechanisme

Technische gegevens:

Hoofdafmetingen:
