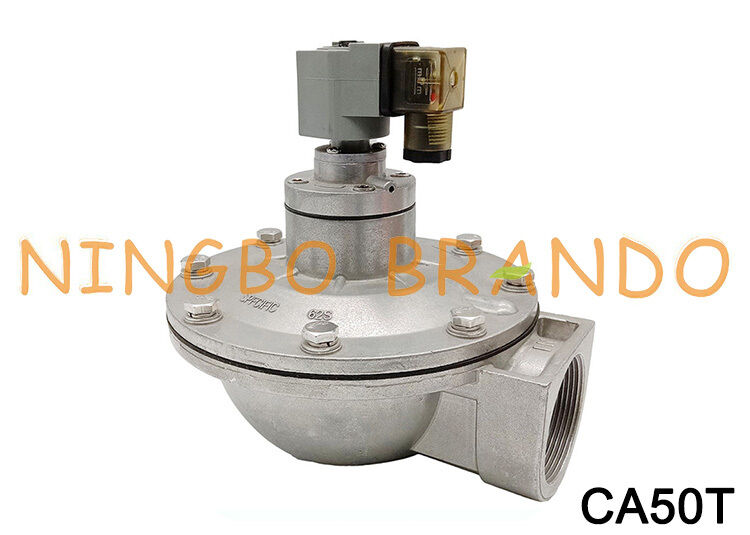

Goyen Type 2'' CA50T Membraan Pulsstraal Magneetklep voor Stofafscheider
De CA50T is een 2-inch (DN50) schroefdraad, hoog-debiet haakse pulsstraalklep. Als een grotere 2" klep is hij ontworpen om lange filterzakken of grote cartridgebanken te reinigen door enorme, snelle pulsen van hogedruk-lucht te leveren.
Belangrijkste Specificaties
Poortmaat: 2" (DN50) binnendraad inlaat en uitlaat (NPT of BSP schroefdraad).
Materiaal Behuizing: Spuitgiet aluminiumlegering behuizing en kap met roestvrijstalen bevestigingsmiddelen.
Kleppensamenstelling: 90° haakse dubbele-membraan opstelling om snelle reactietijden en hoge piekdebieten te garanderen.
Actuatie: Geïntegreerde magneetklep-pilot (CA prefix = direct gemonteerde magneetklep spoel; RCA prefix = externe pneumatische pilot).
Bedrijfsdruk: 0,3 tot 0,86 MPa / 5 tot 125 PSI (3,5 tot 8,6 bar).
Membraan Opties:
NBR (Nitril): Standaard configuratie, -40°C tot 82°C (-40°F tot 180°F).
Viton (FKM): Optie voor hoge temperatuur/corrosieve omgeving, -29°C tot 232°C (-20°F tot 450°F).
Beschikbare Spanningen: 24V DC, 110/120V AC en 220/230V AC (50/60Hz).
Veelvoorkomend Gebruik & Onderhoud
Toepassingen: Zware industriële stofafscheidingssystemen, waaronder cementfabriek-baghouses, staalproductiefaciliteiten, energiecentrales en systemen voor bulkgoederenbehandeling.
Revisie / Reserveonderdelen: Gebruikt vervangende membraankit K5004 (NBR standaard) of K5005 (Viton hoge temperatuur), die de primaire en secundaire membraan-assemblages, veren en afdichtingen bevat.
Technische gegevens van Haakse Pulsstraalkleppen:
Modelnummer met geïntegreerde pilot
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Modelnummer met externe pilot
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Orifice Grootte
(mm)
15
20
25
35
45
50
62
76
Poortmaat
(Inch)
1/2''
3/4''
1''
1-1/2''
1-1/2''
2''
2-1/2''
3''
Aantal Membranen
1
2
Werkdruk
5 tot 125 psi
Spanning
24VDC, 24VAC, 110VAC, 220VAC
Membraan Materiaal
NBR (Standaard), FKM (Optie)
Materiaal Behuizing
Aluminium (spuitgiet)
Kleppensamenstelling
Haaks (Uitlaat staat 90° ten opzichte van Inlaat)
Afmetingen van CA50T Goyen Type Pulsstraalklep:
Video van CA50T Goyen Type Pulsstraalklep:
Gedetailleerde afbeeldingen van Goyen Type Pulsstraalkleppen:
Meer Goyen Type Pulsstraalkleppen om uit te kiezen:
Schroefdraad Type Dompel Type Moer Type Flens Type
RCA Serie Magneetspoel Anker Assemblage Puls Controller
