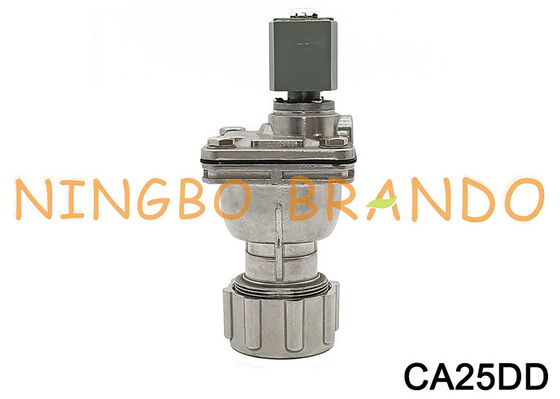

CA25DD magneet-membraanventiel 1'' vervangende stofafscheiders

CA25DD Solenoïde-diafragma-klep 1' Vervangende stofverzamelaarkleppen

De CA25DD (of Goyen-type CA25DD) is een 1-inch pulsstraaldiafragma-klep met een hoge prestatie die veel wordt gebruikt in industriële stofverzamelaars en baghouse-reinigingssystemen.

Belangrijkste specificaties en kenmerken

Type: pulsstraaldiafragmaventiel met een integrale magnetron.

Verbinding/ontwerp: kenmerken DD-serie compressie koppelpunten (Dresser Nut ontwerp) voor snelle, gereedschapsvrije installatie rechtstreeks op gladwandige buisblaasbuizen zonder mannelijke draad.

Portgrootte: 1 inch (25 mm).

Toepassing: wordt gebruikt in reverse-pulse filterreinigingssystemen om de ophoping van stof uit filterzakken, cartridges of envelopfilters te verwijderen.

Spanningsmogelijkheden: algemeen verkrijgbaar in verschillende spanningen van de magnetrolspiraal, waaronder 110V AC, 240V AC, 24V AC en 12V/24V DC.

Reparatiepakketten: standaard vervangingsdiafragma reparatiepakketten (bijv. K2501 / K2500 serie)

Afmetingen van het CA25DD-type Goyen-impulsstroomklep:

Technische gegevens van Dresser Nut Pulse Jet Valves:

Video van CA25DD Goyen Type Pulse Jet Valve:

Meer Goyen-type pulskleppen om uit te kiezen:

Gedrukt Type Onderdompeling Type Dresser Nut Type Flanged Type

RCA-serie pulsregelaar voor de montage van magnetrolle-armamenten

Werkingsbeginselen:

De elektromagnetische pulsventiel bestaat uit een elektromagnetische pilootoperator, een diafragma en een klep.het diafragma wordt nauw tegen de uitlaat van het klep gedrukt om het klep in de “gesloten” positie te houden.

Wanneer het elektrisch signaal van de controller wordt aangedreven, zal de elektromagnetische armature bewegen om de ontladingsopening van de achterholte te openen.

De gecomprimeerde lucht in de achterholte barst uit tot verlichtingsdruk en onder druk gezette lucht in de voorholte duwt het diafragma omhoog om de hoofduitgang van de klep te openen,dan gaat de elektromagnetische puls klep open en begint te blazen.

Wanneer het signaal verdwijnt en de veer onmiddellijk werkt om de piloot-operator terug te sturen naar zijn oorspronkelijke positie en de ontladingsopening te sluiten.Het diafragma zal de doorgang sluiten door het effect van de druk in de voorste holte en de veerDe puls klep stopt met blazen.

De opening in het diafragma dempt de luchtstroom wanneer de armature omhoog gaat om de druk te verminderen.het gas zal zich vullen in de voorste holte om de doorgang door het diafragma te sluitenDe puls klep stopt met blazen.
