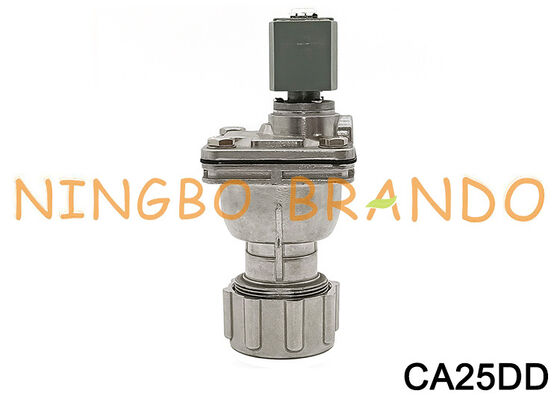

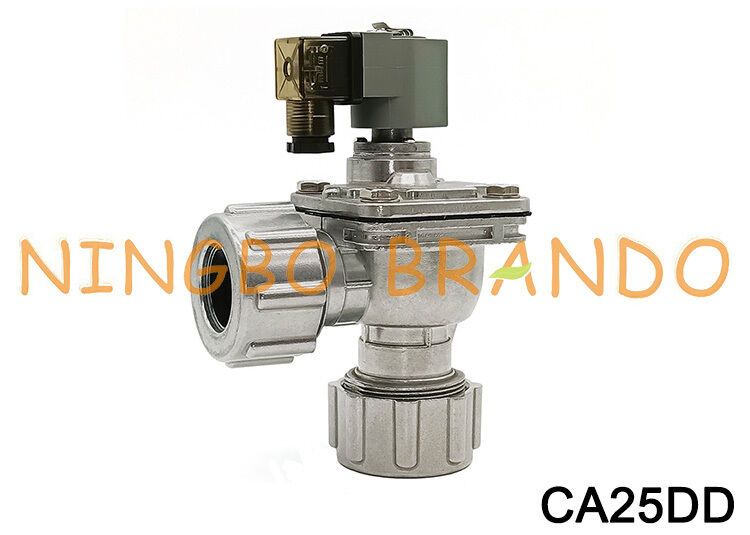

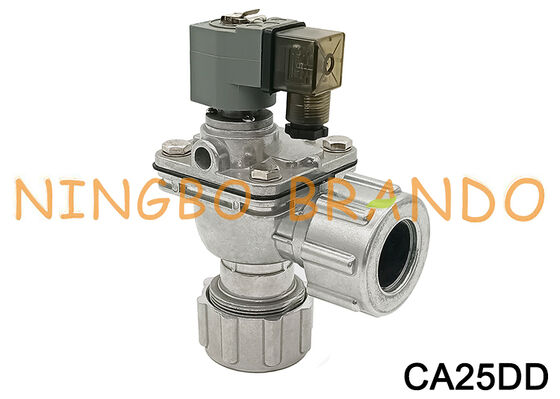

CA25DD Goyen Type DD Serie Pulse Jet Membraanventiel CA25DD010-300

CA25DD Goyen-type DD-serie pulsstraalmembraanklep CA25DD010-300

Pulse Jet-kleppen uit de DD-serie:
* 3/4", 1", 1,5" poortgroottes
* Hoogwaardige membraanklep met moerpoorten.
* Verkrijgbaar met geïntegreerde piloot of als op afstand bestuurde klep.
* Uitlaat op 90 graden ten opzichte van inlaat.

Geschikt voor:
Toepassingen voor stofafzuiging, met name voor omgekeerde pulsstraal
filterreiniging en zijn variaties, waaronder zakkenfilters, cartridges
filters, envelopfilters, keramische filters en gesinterde metaalvezels
filters.

Bouw:
Lichaam en dressoirmoeren: aluminium (gegoten)
Huls: 304 Ss
Anker: 430FR Ss
Afdichtingen: Nitril of Viton (optioneel)
Dressermoerafdichtingen: Nitril of Viton
Daphragm-zitting: Buna, nylon

Afmeting van CA25DD Goyen-type Pulse Jet-klep:

Video van CA25DD Goyen-type pulse-jetklep:

Technische gegevens van Dresser Nut Pulse Jet-kleppen:

Meer Goyen-type pulsventiel waaruit u kunt kiezen:

Type met schroefdraad Onderdompelingstype Type dressoirmoer Type met flens

RCA-serie magneetspoelanker-pulscontroller

Werkprincipes:

De elektromagnetische pulsklep bestaat uit een elektromagnetische pilootoperator, membraan en kleplichaam. Vanwege het drukverschil dat aan twee zijden van het membraan werkt, wordt het membraan dicht tegen de uitlaat van de klep gedrukt om de klep in "gesloten" positie te houden.

Wanneer het wordt bekrachtigd door een elektrisch signaal van de controller, zal het elektromagnetische anker bewegen om de afvoeropening van de achterholte te openen.

De samengeperste lucht in de achterste holte barst naar buiten om de druk te ontlasten en de onder druk staande lucht in de voorste holte duwt het membraan omhoog om de hoofduitlaat van de klep te openen, waarna de elektromagnetische pulsklep opent en begint te blazen.

Wanneer het signaal verdwijnt en de veer onmiddellijk in werking treedt, stuurt de pilootoperator terug naar zijn oorspronkelijke positie en sluit de losopening. Het membraan sluit de doorgang af door de werking van de druk in de voorste holte en de veer. De pulsklep stopt met blazen.

De opening in het diafragma dempt de luchtstroom wanneer het anker omhoog gaat om de druk te verminderen. Wanneer het afvoergat gesloten is, zal het drukgas de voorste holte vullen om de doorgang door het membraan af te sluiten. De pulsklep stopt met blazen.
