| Plaats van herkomst: | Ningbo, China |
| Merknaam: | Brando |
| Modelnummer: | D20LXX |
| Prijs: | Onderhandelbaar |
|---|---|
| Verpakking Details: | Binnendozen, Karton, Pallet |
| Levertijd: | 15 werkdagen |
| Betalingscondities: | T/T, PayPal, Western Union |
| Aansturing: | Hoofdloos | Type: | Handvat |
|---|---|---|---|
| Karosseriemateriaal: | Koolstofstaal, SS304, SS316, SS316L | Schijf materiaal: | WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L |
| Stoelmateriaal: | PTFE | Stammateriaal: | SS416, SS304, SS316, SS316 |
| grootte: | DN40-DN600 | Druk: | 1.0MPa / 1.6MPa |
| Werkgelegenheid: | Water, zout, zuur, soda, aardgas, alcohol, olie, voedsel en stam, enz. | Temperatuur: | -20~150°C |
| Markeren: | PTFE stoel vlinderklep,Vloerventiel van het type "lug",DN40 PTFE vlinderklep |
||
DN40 tot en met DN600 koploze lugtype vlinderklep met PTFE-bekleding
Vlinderventielen worden vaak geautomatiseerd met pneumatische of elektrische aandrijvingen.en automatische sequentieDe keuze van het actuatortype is afhankelijk van vele factoren, waaronder de beschikbaarheid van luchtvoorziening, de cyclusvereisten, de conditie van de omgeving,verenigbaarheid met het type controleoperatieAls de stroomcontrole vereist is, kunnen op deze kleppen positioneringsapparaten worden gemonteerd.
Technische gegevens van een pneumatisch vlinderklep:
| Productnaam | Vlinder voor vlinders |
| Activering | Hoofdloos |
| Materiaal van het lichaam | Koolstofstaal, SS304, SS316, SS316L |
| Materiaal van de schijf |
WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE,
WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L |
| Stoelmateriaal |
PTFE
|
| Stammateriaal | SS416, SS304, SS316, SS316L |
| DN-grootte |
DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,
DN300, DN350, DN400, DN450, DN500, DN600
|
| Maximale werkdruk | 10 bar of 16 bar |
| Werkend medium | Water, zout, zuur, soda, aardgas, alcohol, olie, voedsel en stam, enz. |

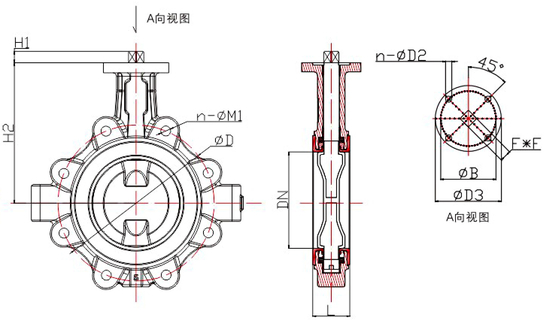

Hoofddimensie vanPneumatische vlinderklep:
| Grootte | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | F*F | L | ||||
| ΦD | N-M1 | ΦD | N-M1 | ΦD | N-M1 | ΦD | n-Φd1 | ||||||||
| DN40 | 110 | 4-M16 | 110 | 4-M16 | 98.5 | 4 1/2' | 105 | 4-M16 | 4-Φ7 | 72 | 50 | 11 | 114.5 | 11*11 | 33 |
| DN50 | 125 | 4-M16 | 125 | 4-M16 | 120.6 | 4-5/8' | 120 | 4-M16 | 4-Φ7 | 72 | 50 | 11 | 134.5 | 11*11 | 43 |
| DN65 | 145 | 4-M16 | 145 | 4-M16 | 139.7 | 4-5/8' | 140 | 4-M16 | 4-Φ7 | 72 | 50 | 11 | 149 | 11*11 | 46 |
| DN80 | 160 | 4-M16 | 160 | 8-M16 | 152.4 | 4-5/8' | 150 | 8-M16 | 4-Φ7 | 72 | 50 | 11 | 156 | 11*11 | 46 |
| DN100 | 180 | 8-M16 | 180 | 8-M16 | 190.5 | 8-5/8' | 175 | 8-M16 | 4-Φ10 | 92 | 70 | 14 | 179 | 14*14 | 52 |
| DN125 | 210 | 8-M16 | 210 | 8-M16 | 215.9 | 8-3/4' | 210 | 8-M20 | 4-Φ10 | 92 | 70 | 17 | 194 | 17*17 | 56 |
| DN 150 | 240 | 8-M20 | 240 | 8-M20 | 241.3 | 8-3/4' | 240 | 8-M20 | 4-Φ10 | 92 | 70 | 17 | 209 | 17*17 | 56 |
| DN200 | 295 | 8-M20 | 295 | 12-M20 | 298.4 | 8-3/4' | 290 | 12-M20 | 4-Φ12 | 125 | 102 | 22 | 237.5 | 22*22 | 60 |
| DN 250 | 350 | 12-M20 | 355 | 12-M24 | 361.9 | 12-7/8' | 355 | 12-M22 | 4-Φ12 | 125 | 102 | 22 | 275 | 22*22 | 68 |
| DN300 | 400 | 12-M20 | 410 | 12-M24 | 431.8 | 12-7/8' | 400 | 16-M22 | 4-Φ14 | 150 | 125 | 27 | 300 | 27*27 | 78 |
| DN350 | 460 | 16-M20 | 470 | 16-M24 | 476.2 | 12 tot 15' | 445 | 16-M22 | 4-Φ14 | 150 | 125 | 27 | 325 | 27*27 | 78 |
| DN400 | 515 | 16-M24 | 525 | 16-M27 | 540 | 16-1' | 510 | 16-M24 | 4-Φ18 | 175 | 140 | 40 | 365 | 36*36 | 102 |
| DN450 | 565 | 20-M24 | 585 | 20-M27 | 578 | 16-1-1/8' | 565 | 20-M24 | 4-Φ18 | 175 | 140 | 40 | 400 | 36*36 | 114 |
| DN500 | 620 | 20-M24 | 650 | 20-M30 | 635 | 20-1-1/2' | 620 | 20-M24 | 4-Φ22 | 210 | 165 | 50 | 445 | 46*46 | 127 |
| DN600 | 725 | 20-M27 | 770 | 20-M33 | 749.5 | 20-1-1/4' | 730 | 24-M30 | 4-Φ22 | 210 | 165 | 50 | 509 | 46*46 | 154 |
