| Place of Origin: | Ningbo, China |
| Merknaam: | Brando |
| Model Number: | D21FXX |
| Prijs: | Onderhandelbaar |
|---|---|
| Packaging Details: | Inner boxes, Carton, Pallet |
| Levertijd: | Onderhandelingen |
| Payment Terms: | T/T, PayPal, Western Union |
| Actuating: | Headless | Type: | Flange |
|---|---|---|---|
| Body Material: | Carbon Steel, SS304, SS316, SS316L | Disc Material: | WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L |
| Seat Material: | PTFE | Stem Material: | SS416, SS304, SS316 |
| Size: | DN40-DN1200 | Pressure: | 1.0MPa / 1.6MPa |
| Working Mediu: | Fresh water, Waster Water, Sea water, Air, Steam, Food, Pharmaceutical, Varieties of Oil, Acid, Soda, Salt and so on | Temperature: | -10~120℃ |
| Markeren: | PTFE-gevoerde vlinderklep,Doppelflans vlinderklep,DN200 PTFE vlinderklep |
||
PTFE bekleed met dubbele flens, koploze vlinderklep, gietijzer
Vlinderventielen worden vaak geautomatiseerd met pneumatische of elektrische aandrijvingen.en automatische sequentieDe keuze van het actuatortype is afhankelijk van vele factoren, waaronder de beschikbaarheid van luchtvoorziening, de cyclusvereisten, de conditie van de omgeving,verenigbaarheid met het type controleoperatieAls de stroomcontrole vereist is, kunnen op deze kleppen positioneringsapparaten worden gemonteerd.
Technische gegevens van een pneumatisch vlinderklep:
| Productnaam | Vlinder voor vlinders |
| Activering | Hoofdloos |
| Materiaal van het lichaam | Koolstofstaal, SS304, SS316, SS316L |
| Materiaal van de schijf |
WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE,
WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L |
| Stoelmateriaal |
PTFE
|
| Stammateriaal | SS416, SS304, SS316 |
| DN-grootte |
DN40, DN50, DN65, DN80, DN100, DN125,
DN150, DN200, DN250, DN300, DN350, DN400, DN450,
DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
|
| Maximale werkdruk | 10 bar of 16 bar |
| Werkend medium | Afvalwater, water, gas, olie, zeewater, voedsel, enz. |

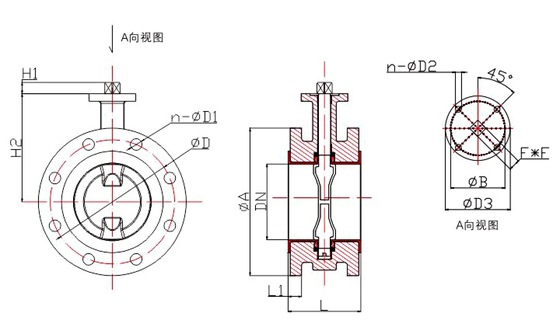

Hoofddimensie vanPneumatische vlinderklep:
| Grootte | L | H2 | ANSI 150 | JIS 10K | PN10 | PN16 | F*F | H1 | n-D2 | ΦB | ΦD3 | ||||||||||||
| ΦD | n-ΦD1 | ΦA | L1 | ΦD | n-ΦD1 | ΦA | L1 | ΦD | n-ΦD1 | ΦA | L1 | ΦD | n-ΦD1 | ΦA | L1 | ||||||||
| DN40 | 106 | 114.5 | 98.5 | 4-Φ15 | 130 | 15 | 105 | 4-Φ19 | 140 | 16 | 110 | 4-Φ18 | 150 | 18 | 110 | 4-Φ18 | 150 | 18 | 11 | 11 | 4-Φ7 | 50 | 72 |
| DN50 | 108 | 134.5 | 120.5 | 4-Φ19 | 152 | 16 | 120 | 4-Φ19 | 155 | 16 | 125 | 4-Φ18 | 165 | 19 | 125 | 4-Φ18 | 165 | 19 | 11 | 11 | 4-Φ7 | 50 | 72 |
| DN60 | 112 | 149 | 139.5 | 4-Φ19 | 178 | 18 | 140 | 4-Φ19 | 175 | 18 | 145 | 8-Φ18 | 185 | 20 | 145 | 8-Φ18 | 185 | 20 | 11 | 11 | 4-Φ7 | 50 | 72 |
| DN80 | 114 | 156 | 152.5 | 4-Φ19 | 191 | 19 | 150 | 8-Φ19 | 185 | 18 | 160 | 8-Φ18 | 200 | 20 | 160 | 8-Φ18 | 200 | 20 | 11 | 11 | 4-Φ7 | 50 | 72 |
| DN100 | 127 | 179 | 190.5 | 8-Φ19 | 229 | 24 | 175 | 8-Φ19 | 210 | 18 | 180 | 8-Φ18 | 220 | 22 | 180 | 8-Φ18 | 220 | 22 | 14 | 14 | 4-Φ10 | 70 | 92 |
| DN125 | 140 | 194 | 216 | 8-Φ22 | 254 | 24 | 210 | 8-Φ23 | 250 | 20 | 210 | 8-Φ18 | 250 | 22 | 210 | 8-Φ18 | 250 | 22 | 17 | 17 | 4-Φ10 | 70 | 92 |
| DN 150 | 140 | 209 | 241.5 | 8-Φ22 | 279 | 26 | 240 | 8-Φ23 | 280 | 22 | 240 | 8-Φ22 | 285 | 24 | 240 | 8-Φ22 | 285 | 24 | 17 | 17 | 4-Φ10 | 70 | 92 |
| DN200 | 152 | 237.5 | 298.5 | 8-Φ22 | 343 | 29 | 290 | 12-Φ23 | 330 | 22 | 295 | 8-Φ22 | 340 | 24 | 295 | 12-Φ22 | 340 | 26 | 22 | 22 | 4-Φ12 | 102 | 125 |
| DN 250 | 165 | 275 | 362 | 12-Φ25 | 406 | 31 | 355 | 12-Φ25 | 400 | 24 | 350 | 12-Φ22 | 395 | 26 | 355 | 12-Φ26 | 405 | 29 | 22 | 22 | 4-Φ12 | 102 | 125 |
| DN300 | 178 | 300 | 432 | 12-Φ25 | 483 | 32 | 400 | 16-Φ25 | 445 | 24 | 400 | 12-Φ22 | 445 | 26 | 410 | 12-Φ26 | 460 | 32 | 27 | 27 | 4-Φ14 | 125 | 150 |
| DN350 | 190 | 325 | 476 | 12-Φ29 | 533 | 35 | 445 | 16-Φ25 | 490 | 26 | 460 | 16-Φ22 | 505 | 28 | 470 | 16-Φ26 | 520 | 35 | 27 | 27 | 4-Φ14 | 125 | 150 |
| DN400 | 216 | 365 | 540 | 16-Φ29 | 597 | 37 | 510 | 16-Φ27 | 560 | 28 | 515 | 16-Φ26 | 565 | 32 | 525 | 16-Φ30 | 580 | 38 | 36 | 40 | 4-Φ18 | 140 | 175 |
| DN450 | 222 | 400 | 578 | 16-Φ32 | 635 | 40 | 565 | 20-Φ27 | 620 | 30 | 565 | 20-Φ26 | 615 | 36 | 585 | 20-Φ33 | 640 | 42 | 36 | 40 | 4-Φ18 | 140 | 175 |
| DN500 | 229 | 445 | 635 | 20-Φ32 | 699 | 43 | 620 | 20-Φ27 | 675 | 30 | 620 | 20-Φ26 | 670 | 38 | 650 | 20-Φ33 | 715 | 46 | 46 | 50 | 4-Φ22 | 165 | 210 |
| DN600 | 267 | 509 | 749.5 | 20-Φ35 | 813 | 48 | 730 | 24-Φ33 | 795 | 32 | 725 | 20-Φ30 | 780 | 42 | 770 | 20-Φ33 | 840 | 52 | 46 | 50 | 4-Φ22 | 165 | 210 |
