PTFE-gevoerde koploze wafertype vlinderklep DN40 tot en met DN700

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Brando
Modelnummer:	D1AWXX

Betalen & Verzenden Algemene voorwaarden:

Prijs:	Onderhandelbaar
Verpakking Details:	Binnendozen, Karton, Pallet
Levertijd:	15 werkdagen
Betalingscondities:	T/T, Western Union

Contact

Gedetailleerde productomschrijving

Aansturing:	Hoofdloos	Type:	WAFELTJE
Materiaal van het lichaam:	Koolstofstaal, SS304, SS316, SS316L	Schijf materiaal:	WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L
Stoelmateriaal:	PTFE	Stammateriaal:	SS416, SS304, SS316, SS316
Grootte:	DN40-DN700	Druk:	1.0MPa / 1.6MPa
Werkgelegenheid:	Water, zout, zuur, soda, aardgas, alcohol, olie, voedsel en stam, enz.	Temperatuur:	-20~150°C
Markeren:	PTFE Gevoerde Vleugelklep , wafeltjetype vleugelklep , ptfe zetelvleugelklep

PTFE-gevoerde koploze wafertype vlinderklep DN40 tot en met DN700

Vlinderventielen worden vaak geautomatiseerd met pneumatische of elektrische aandrijvingen.en automatische sequentieDe keuze van het actuatortype is afhankelijk van vele factoren, waaronder de beschikbaarheid van luchtvoorziening, de cyclusvereisten, de conditie van de omgeving,verenigbaarheid met het type controleoperatieAls de stroomcontrole vereist is, kunnen op deze kleppen positioneringsapparaten worden gemonteerd.

Technische gegevens van een pneumatisch vlinderklep:

Productnaam	Vlinder voor vlinders
Activering	Hoofdloos
Materiaal van het lichaam	Koolstofstaal, SS304, SS316, SS316L
Materiaal van de schijf	WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L
Stoelmateriaal	PTFE
Stammateriaal	SS416, SS304, SS316, SS316
DN-grootte	DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700
Maximale werkdruk	10 bar of 16 bar
Werkend medium	Water, zout, zuur, soda, aardgas, alcohol, olie, voedsel en stam, enz.

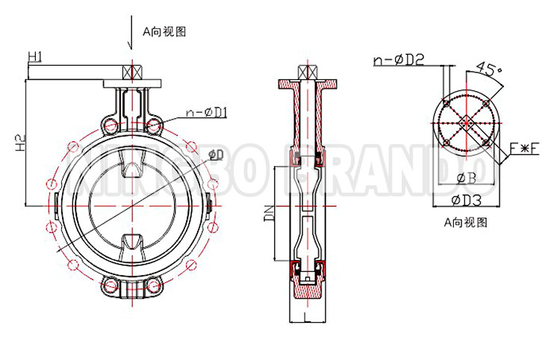

Hoofddimensie vanPneumatische vlinderklep:

PTFE-gevoerde koploze wafertype vlinderklep DN40 tot en met DN700 0

Grootte	PN10		PN16		ANSI 150		JIS 10K		n-ΦD2	ΦD3	ΦB	H1	H2	F*F	L
Grootte	ΦD	n-Φd1	ΦD	n-Φd1	ΦD	n-Φd1	ΦD	n-Φd1	n-ΦD2	ΦD3	ΦB	H1	H2	F*F	L
DN40	110	4-Φ19	110	4-Φ19	98.5	4-Φ16	105	4-Φ19	4-Φ7	72	50	11	114.5	11*11	33
DN50	125	4-Φ19	125	4-Φ19	120.6	4-Φ19	120	4-Φ19	4-Φ7	72	50	11	133	11*11	43
DN65	145	4-Φ19	145	4-Φ19	139.7	4-Φ19	140	4-Φ19	4-Φ7	72	50	11	150	11*11	46
DN80	160	8-Φ19	160	8-Φ19	152.4	4-Φ19	150	8-Φ19	4-Φ7	72	50	11	157	11*11	46
DN100	180	8-Φ19	180	8-Φ19	190.5	8-Φ19	175	8-Φ19	4-Φ10	92	70	14	180	14*14	52
DN125	210	8-Φ19	210	8-Φ19	215.9	8-Φ22.4	210	8-Φ23	4-Φ10	92	70	17	196	17*17	56
DN 150	240	8-Φ23	240	8-Φ23	241.3	8-Φ22.4	240	8-Φ23	4-Φ10	92	70	17	209	17*17	56
DN200	295	8-Φ23	295	12-Φ23	298.4	8-Φ22.4	290	12-Φ23	4-Φ12	125	102	22	239	22*22	60
DN 250	350	12-Φ23	355	12-Φ28	361.9	12-Φ25.4	355	12-Φ25	4-Φ12	125	102	22	275	22*22	68
DN300	400	12-Φ23	410	12-Φ28	431.8	12-Φ25.4	400	16-Φ25	4-Φ14	150	125	27	300	27*27	78
DN350	460	16-Φ23	470	16-Φ28	476.2	12-Φ28.4	445	16-Φ25	4-Φ14	150	125	27	325	27*27	78
DN400	515	16-Φ28	525	16-Φ31	539.7	16-Φ28.4	510	16-Φ27	4-Φ18	175	140	40	365	36*36	102
DN450	565	20-Φ28	585	20-Φ31	577.9	16-Φ31.8	565	20-Φ27	4-Φ18	175	140	40	400	36*36	114
DN500	620	20-Φ28	650	20-Φ34	635	20-Φ31.8	620	20-Φ27	4-Φ22	210	165	50	445	46*46	127
DN600	725	20-Φ31	770	24-Φ36	749.3	20-Φ35.1	730	24-Φ33	4-Φ22	210	165	50	509	46*46	154
DN700	840	24-Φ30	840	24-Φ36	863.6	28-Φ35.1	840	24-Φ33	8-Φ18	300	254	70	553	64*64	165
