| Plaats van herkomst: | Ningbo, China |
| Merknaam: | Brando |
| Modelnummer: | D1AWXX |
| Prijs: | Onderhandelbaar |
|---|---|
| Verpakking Details: | Binnendozen, Karton, Pallet |
| Levertijd: | 15 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Aansturing: | Hoofdloos | Type: | WAFELTJE |
|---|---|---|---|
| Materiaal van het lichaam: | Ductiel ijzer GGG45, WCB koolstofstaal | Schijf materiaal: | DI bedekt met nikkel, DI bedekt met nylon, SS304, SS316, SS316L, Dupex roestvrij staal 2205、2507、1.4 |
| Stoelmateriaal: | EPDM, HT-EPDM, slijtvastheid EPDM, NBR, PTFE, VITON, siliconenrubber | Stammateriaal: | Carbon Steel, SS416, SS420, SS304, SS316, SS316L |
| Grootte: | DN25-DN1200 | Druk: | 1.0MPa / 1.6MPa |
| Werkgelegenheid: | Zoet water, afvalwater, zeewater, lucht, stoom, voedsel, farmaceutische producten, olie, zuur, frisd | Temperatuur: | -10~120°C |
| Markeren: | dn40 vlinderklep,handvattype vleugelklep,klep voor vlinders van koolstofstaal |
||
DN40 tot en met DN800 koploze klep van het type vlinder met een harde rugleuning
Vlinderventielen worden vaak geautomatiseerd met pneumatische of elektrische aandrijvingen.en automatische sequentieDe keuze van het actuatortype is afhankelijk van vele factoren, waaronder de beschikbaarheid van luchtvoorziening, de cyclusvereisten, de conditie van de omgeving,verenigbaarheid met het type controleoperatieAls de stroomcontrole vereist is, kunnen op deze kleppen positioneringsapparaten worden gemonteerd.
Technische gegevens van een pneumatisch vlinderklep:
| Productnaam | Vlinder voor vlinders |
| Activering | Hoofdloos |
| Materiaal van het lichaam | Ductiel ijzer, koolstofstaal |
| Materiaal van de schijf |
Ductiel ijzer bedekt met nikkel, ductiel ijzer bedekt met nylon,
SS304, SS316, SS316L, duplex roestvrij staal,
22052507, 1.4469, 1.4529, Aluminium Brons
|
| Stoelmateriaal |
NBR, EPDM, HT-EPDM, slijtvast EPDM,
PTFE, FKM, siliconenrubber
|
| Stammateriaal | 45# koolstofstaal, SS416, SS420, SS304, SS316, SS316L |
| DN-grootte |
DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,
DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800
|
| Maximale werkdruk | 10 bar of 16 bar |
| Werkend medium | Afvalwater, water, gas, olie, zeewater, voedsel, enz. |

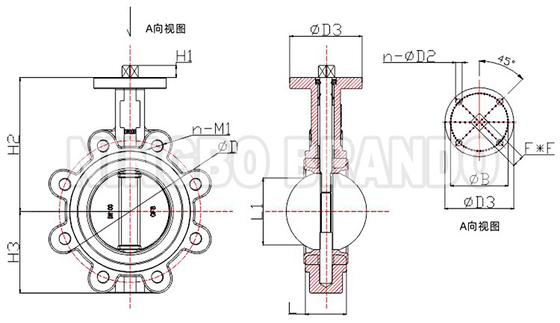

Hoofddimensie vanPneumatische vlinderklep:
| Grootte | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L | L1 | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||||
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 70 | 11*11 | 42 | 32 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 80 | 11*11 | 45 | 47 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 94 | 11*11 | 45 | 65 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 108 | 14*14 | 52.1 | 91 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 190 | 122 | 17*17 | 55 | 112 |
| DN 150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 134 | 17*17 | 56 | 146 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 167 | 22*22 | 61 | 194 |
| DN 250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 66 | 242 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 310 | 241 | 27*27 | 77 | 292 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 353 | 267 | 27*27 | 77 | 325 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 380 | 310 | 36*36 | 87 | 380 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 430 | 331 | 36*36 | 105 | 428 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 468 | 378.5 | 46*46 | 130 | 474 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ37 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 562 | 463 | 46*46 | 152 | 573 |
Meer Pneumatische actuatorkleppen om uit te kiezen:
| Pneumatische kogelkleppen | |||
|
|
|
|
|
|
|
|
| Pneumatische vlinderkleppen | |||
|
|
|
|
