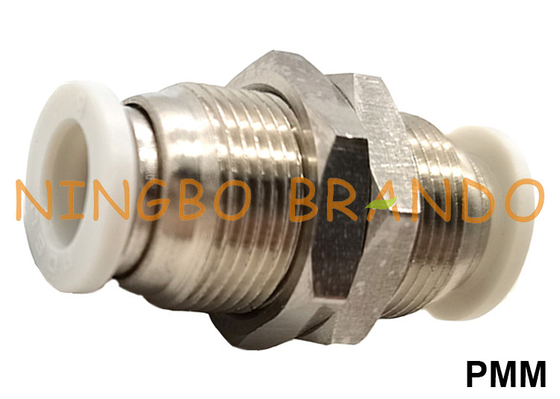

PMM Bulkhead Union Push-to-connect pneumatische slangkoppelingen 1/8'' 1/4'' 3/8'' 1/2''

PMM Bulkhead Union Push-to-connect pneumatische slangkoppelingen 1/8'' 1/4'' 3/8'' 1/2''

Brando's push-to-connect pneumatische slangkoppelingen (of push-in pneumatische slangkoppelingen) zijn een snelle en handige methode om componenten in een pneumatisch systeem aan te sluiten.Ontworpen voor gebruik met slangen van polyurethaan, polyethyleen en nylon, onze composiet insteekfittingen zijn verkrijgbaar in verschillende maten voor slangen van 1/8 OD tot 1/2 OD.Talrijke configuraties zijn beschikbaar om aan uw verbindingsvereisten te voldoen.

Zie de individuele productvermeldingen hieronder voor aanvullende informatie en specificaties.

Afmeting en bestelcode van pneumatische slangkoppelingen:

Rechte mannelijke fitting:

Afbeelding	Dimensie	Onderdeelnr.	R	D	L1	L	S	Binnenzeskant
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			R3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			R3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		PC8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			R3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		PC10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			R3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		PC12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			R3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

Elleboog Push Mannelijke Fitting:

Afbeelding	Dimensie	Onderdeelnr.	R	D	D1	L1	L	L'	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PL8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Tak T-stuk mannelijke fitting:

Afbeelding	Dimensie	Onderdeelnr.	R	D	D1	L1	L	L'	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PT8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PT10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PT12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Lijst met alle kunststof pneumatische slangkoppelingen:

Gebruiksaanwijzingen!

1. Overschrijd de druk van 145 psi niet
2. Gebruik het product niet buiten het temperatuurbereik
3. Niet gebruiken op plaatsen met te veel stof of deeltjes
4. Gebruik geen ander medium dan lucht.het product is beperkt tot lucht- of vacuümomgevingen.
5. Trek na het voltooien van de verbinding voorzichtig aan de buis met 6. Uw hand om ervoor te zorgen dat deze volledig is aangesloten zonder eraf te vallen.
7. Zorg ervoor dat de dwarsdoorsnede van de luchtpijp loodrecht op de luchtpijp staat.
8. Werk niet onder extra belasting (buigen, draaien, trekken, enz.) Behalve luchtdruk.
9. Bij het plaatsen van de buis, steek de buis voor gebruik in de bodem.
