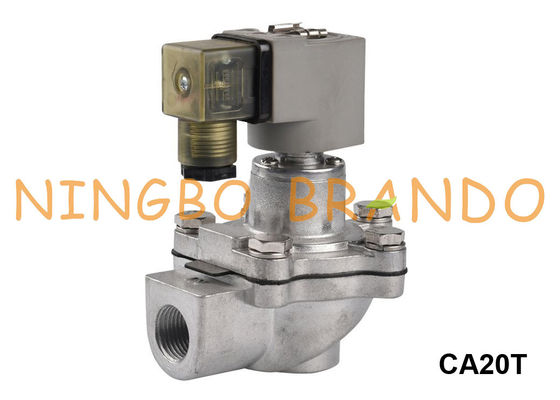

CA20T000-331 CA20T001-331 3/4 Duimca20t Goyen Type Impuls Jet Valve

CA20T000-331 CA20T001-31 3/4 Duimca20t Goyen Type Impuls Jet Valve

De Verrichting van de impulsklep:

Onze impulskleppen worden in werking gesteld door integrale solenoïde proefexploitant. Wanneer de klep wordt geactiveerd, is de opgesloten lucht boven impulsklep diaphgram snel uitgeput veroorzakend het snelle openen van hoofddiafragmaklep. Wanneer de proef in werking gestelde klep geactiveerd DE - is, ontsnapt de lucht door aftapgat van hoofdimpulsklep om de diafragmadruk in evenwicht te brengen en sluit onmiddellijk de klep.

Plichtscyclus: De relatieve cyclus van de plichtstijd voor ac voltage is 20% en voor gelijkstroom is het voltage 10%. Dit impliceert de geactiveerde tijd maximum 1/5th van de-energised tijd voor AC en 1/10th voor gelijkstroom-voltage is.

Installatie: Het opzetten in om het even welke positie zal de geen verrichting van de impulsklep beïnvloeden. Nochtans moet de goede techniekpraktijk schaal en gecondenseerd water vermijden die kleplichaam voor probleem vrije prestaties ingaan.

Afmeting van het Type van CA20T Goyen Impuls Jet Valve:

Video van het Type van CA20T Goyen Impuls Jet Valve:

Technische gegevens van Rechte hoekimpuls Jet Valves:

Meer Goyen-Type Impulsklep voor u om te kiezen:

Ingepast Type Onderdompelingstype Het Type van opmakernoot Van een flens voorzien Type

RCA-Reeks Solenoïderol Ankerassemblage Impulscontrolemechanisme

Het werk Principes:

De elektromagnetische impulsklep is samengesteld uit elektromagnetisch proefexploitant, diafragma en kleplichaam. wegens verschil van druk die op twee kanten van het diafragma handelen, wordt het diafragma gedrukt dicht tegen de afzet van klep om de klepverblijven in „gesloten“ positie te houden.

Wanneer geactiveerd door een elektrisch signaal van het controlemechanisme, zal het elektromagnetische anker zich bewegen om lossing het openen van achterholte te openen.

De samengeperste lucht in achterholte barst uit aan hulpdruk en de onder druk gezette lucht vooraan holte verhoogt het diafragma om de belangrijkste afzet van klep te openen, dan opent de elektromagnetische impulsklep en begint te blazen.

Wanneer het signaal verdwijnt en de lente werkt onmiddellijk om de proefexploitant terug naar zijn originele positie te sturen en het lossen het openen te sluiten. Het diafragma zal de passage door het effect van de druk in de voorholte en de lente sluiten. De impulsklep houdt op blazend.

De opening in het diafragma tempert de luchtstroom wanneer het anker omhoog voor het vrijgeven van de druk opheft. Toen het lossingsgat sloot, zal het drukgas in de voorholte vullen om de passage door het diafragma te sluiten. De impulsklep houdt op blazend.
