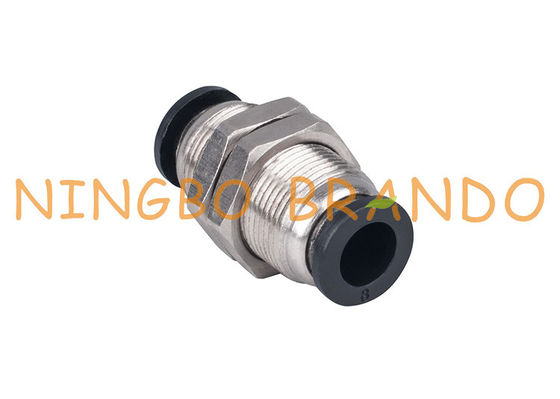

1/4“ 8mm Waterdicht schotunie Duw Pneumatische Slangmontage snel om te verbinden

1/4“ 8mm Waterdicht schotunie Duw Pneumatische Slangmontage snel om te verbinden

De duw van Brando om pneumatische slangmontage (of duw-in pneumatische slangmontage) te verbinden is een snelle en geschikte methode om componenten in een pneumatisch systeem aan te sluiten. Ontworpen voor gebruik met polyurethaan, polyethyleen, en nylon buizenstelsel, is onze samenstelling duw-in montage beschikbaar in een verscheidenheid van grootte om buizenstelsel aan te passen die zich van 1/8 OD aan 1/2 OD uitstrekken. Talrijke configuraties zijn beschikbaar om aan uw verbindingsvereisten te voldoen.

Zie individuele productlijsten hieronder voor extra informatie en specificaties.

Afmeting & Ordecode van Pneumatische Slangmontage:

Rechte Mannelijke Montage:

Beeld	Afmeting	Artikelnummer.	R	D	L1	L	S	Binnenhexuitdraai
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

De Mannelijke Montage van de elleboogduw:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

De Mannelijke Montage van het takt-stuk:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Lijst van Alle Plastic Pneumatische Slangmontage:

Aanwijzingen voor!

1. Overschrijd 145psi-geen Druk
2. Gebruik niet het Product buiten de Temperatuurwaaier
3. Gebruik niet in Plaatsen met Teveel Stof of Deeltjes
4. Gebruik Geen Middel buiten Lucht. het Product is Beperkt tot Lucht of Vacuümmilieu.
5. Na de Voltooiing van de Verbinding, te trekken gelieve zacht de Buis met 6. Uw Hand om ervoor te zorgen dat het volledig zonder weg het Vallen wordt verbonden.
7. Gelieve te zorgen ervoor dat de Dwarsdoorsnede van de Trachee aan de Trachee Loodrecht is.
8. Werk niet onder Extra Lading (het buigen, het Verdraaien, het Trekken, Enz.) behalve Luchtdruk.
9. wanneer het Opnemen van de Buis, te nemen gelieve de Buis v3o3or gebruik in de Bodem op.
