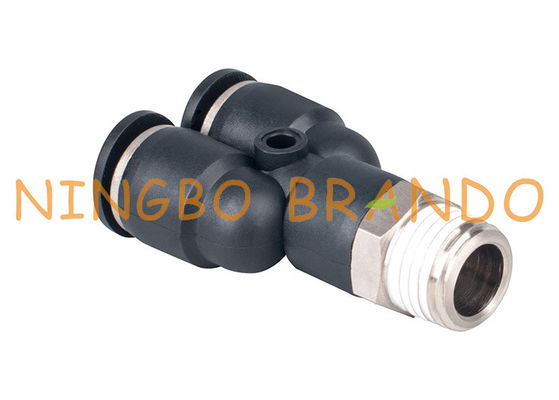

Mannelijke y-Type Duw Pneumatische Slangmontage 1/4“ snel om te verbinden 8mm

Mannelijke y-Type Duw Pneumatische Slangmontage 1/4“ snel om te verbinden 8mm

De duw van Brando in montage (of de duw om montage te verbinden) verstrekt gemakkelijke verbinding en scheidingsbuis zonder schade aan de buis te veroorzaken. De samengestelde duw in montage wordt essentiële onderdelen in pneumatisch en vloeibaar systeem. De duw van Brando in montage is beschikbaar in een verscheidenheid van types, vormen, grootte en draadtypes om diverse metrische en eisen van de duimbuis tevreden te stellen. Onze samengestelde duw in montage kon zowel metrisch groottebuizenstelsel als het buizenstelsel van de duimgrootte aanpassen die van polyurethaan, polyethyleen en nylon wordt gemaakt. De samenstelling duw-in montage is ideaal voor algemene pneumatische industriële toepassingen.

Brando duw-in Montageeigenschappen:
1. Facultatieve vormen van Versiekoker: Als fabrikant, kan Brando Ovale en Ronde Versiekoker verstrekken
2. Veelvoudige kleuren van Versiekoker: Blauw, Zwart, Oranje, Rood, Oranje, Grijs
3. Pas soorten het type van verbindingsdraad aan: R (PT, BSPT), G (BSPP), NPT, UNF, Metrisch UNC,
4. Pas metrisch groottebuizenstelsel O.D aan: 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm, 14mm, 15mm, 16mm
5. Pas het buizenstelsel O.D van de duimgrootte aan: 1/8“, 5/32“, 3/16“, 1/4“, 5/16“, 3/8“, 1/2“, 5/8“

Afmeting & Ordecode van Pneumatische Slangmontage:

Rechte Mannelijke Montage:

Beeld	Afmeting	Artikelnummer.	R	D	L1	L	S	Binnenhexuitdraai
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

De Mannelijke Montage van de elleboogduw:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

De Mannelijke Montage van het takt-stuk:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Lijst van Alle Plastic Pneumatische Slangmontage:

Het kiezen van de Juiste Montage voor Uw Pneumatisch Systeem:

De montagehulp controleert de kracht en de richtingstroom van samengeperste die gas of lucht in pneumatische systemen wordt gebruikt. Één van de eerste overwegingen in het kiezen van een schakelaar is het type van schip u waarmet zoals de flexibiliteit van de slang of de buis, evenals de binnendiameter (identiteitskaart) en buitendiameter (OD) van het schip zult verbinden om een adequate verbinding te verzekeren en verbinding te beveiligen. Is de montage materiële keus voor uw pneumatische schakelaar ook belangrijk, met inbegrip van gasverenigbaarheid of weerstand tegen hitte of corrosie.

Andere overwegingen in het kiezen van de juiste pneumatische systeemschakelaar omvatten:
1. Het type van verbinding en de functie het presteert
2. Operationele druk van het pneumatische systeem
3. Werkende temperatuurwaaier
4. P.S.I eisen ten aanzien van uw toepassing
5. Hoeveelheid trilling door het pneumatische systeem wordt veroorzaakt dat
6. Draadtype van de ontvangende montage

De nadruk op uw eisen, biedt u het best oplossing aan:

√ Contacteer ons als sommige punten u twijfel hebt

√ Contacteer ons als ergens behoefte te veranderen
√ Contacteer ons als niet u zoekt

√ Contacteer ons als u het ontwerpen doet

Onthaal aan uw om het even welk vraag en onderzoek!
