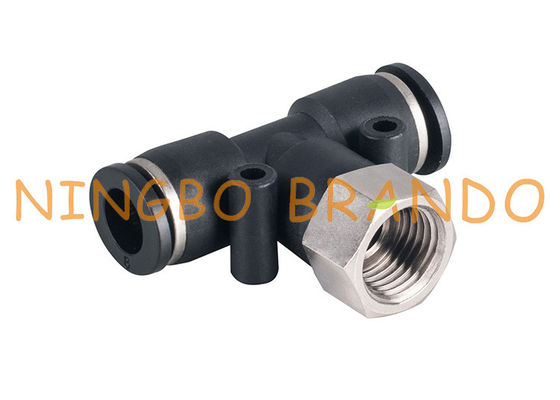

1/2“ 12mm verbindt het Vrouwelijke Takt-stuk snel Pneumatische Slangmontage

Verbind snel Mannelijke Pneumatische de Slangmontage 1/2 van het Takt-stuk“ 12mm

De Brandoduw in montage (pneumatische montage, duw om montage, één aanrakingsmontage te verbinden) wordt gemaakt van vernikkeld messing (draad) en PBT (lichaam), de grijpende klauwen van de roestvrij staalbuis, de kragen en POM-de versiekokers bieden een snel greep en versiemechanisme aan om een lage scheidingskracht voor gemakkelijke verwijdering van het buizenstelsel te verstrekken. Om de buis te assembleren, neem eenvoudig de buis in de montage tot het op bodems. Om de buis vrij te geven, druk de ring van de versiekoker en de buis kan gemakkelijk worden teruggetrokken. De duw in montage (pneumatische duw om montage, de montage van één aanrakingsbuis te verbinden) komt in een verscheidenheid van types, modellen en grootte om diverse buizeneisen tevreden te stellen en essentiële verbindingen tussen componenten in pneumatische systemen te voorzien. De ingepaste Elleboog en T-stukmontageorganismen kunnen na installatie worden geroteerd om voor variaties in leidingenrichting toe te staan. Pas metrisch buizenstelsel O.D die zich van 4 mm aan 16 mm uitstrekken aan, duimbuis die zich van 1/8“ aan 1/2 uitstrekken“; de waaier van de draadgrootte is van R, PT, BSPT 1/8 aan R, PT, BSPT 1/2 en metrische draad van M5 aan M20.

Afmeting & Ordecode van Pneumatische Slangmontage:

Rechte Mannelijke Montage:

Beeld	Afmeting	Artikelnummer.	R	D	L1	L	S	Binnenhexuitdraai
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

De Mannelijke Montage van de elleboogduw:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

De Mannelijke Montage van het takt-stuk:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Lijst van Alle Plastic Pneumatische Slangmontage:

Het kiezen van de Juiste Montage voor Uw Pneumatisch Systeem:

De montagehulp controleert de kracht en de richtingstroom van samengeperste die gas of lucht in pneumatische systemen wordt gebruikt. Één van de eerste overwegingen in het kiezen van een schakelaar is het type van schip u waarmet zoals de flexibiliteit van de slang of de buis, evenals de binnendiameter (identiteitskaart) en buitendiameter (OD) van het schip zult verbinden om een adequate verbinding te verzekeren en verbinding te beveiligen. Is de montage materiële keus voor uw pneumatische schakelaar ook belangrijk, met inbegrip van gasverenigbaarheid of weerstand tegen hitte of corrosie.

Andere overwegingen in het kiezen van de juiste pneumatische systeemschakelaar omvatten:
1. Het type van verbinding en de functie het presteert
2. Operationele druk van het pneumatische systeem
3. Werkende temperatuurwaaier
4. P.S.I eisen ten aanzien van uw toepassing
5. Hoeveelheid trilling door het pneumatische systeem wordt veroorzaakt dat
6. Draadtype van de ontvangende montage

De nadruk op uw eisen, biedt u het best oplossing aan:
