Plaats van herkomst: | Ningbo, China |
Merknaam: | BRANDO |
Certificering: | CE |
Modelnummer: | DIN 43650B |
Min. bestelaantal: | 3PCS |
---|---|
Prijs: | negotiation |
Verpakking Details: | het vakje van de decenniaadvertentie, dan gezet in karton |
Levertijd: | 4-7 het werkdagen |
Betalingscondities: | L/C, T/T, Western Union, D/A |
Levering vermogen: | 6000pcs per twee dagen |
Deelnaam: | De Schakelaar van de solenoïderol | Geslacht: | Wijfje |
---|---|---|---|
PIN Number: | 3 SPELD | Afstand: | 11mm |
DIN-Type: | DIN 43650 Vorm B | Vorm: | 2+1GND, 3+1GND |
Het werk Voltage: | AC380V, DC300V | Beschermingsklasse: | IP65 |
Nomicalstroom: | 10A | Contactweerstand: | ≤5mΩ |
Max Conductor Section: | 3x1.5mm ² | Bevestigende Schroef: | M3x30 |
Leiden: | Beschikbaar | ||
Hoog licht: | DIN43650B schakelaar,De Schakelaar van DIN 43650 B,De Vormb Schakelaar van DIN 43650 |

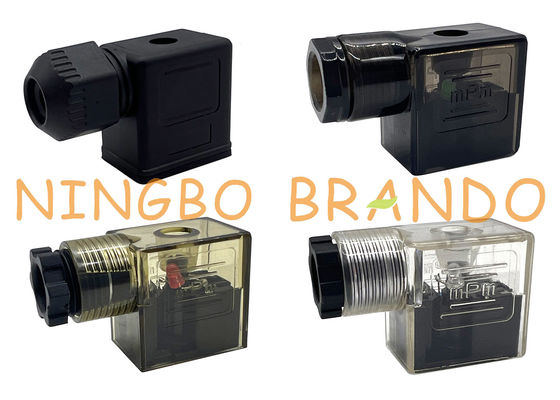

De Schakelaar van DIN 43650B
Andere namen voor de schakelaars van DIN 43650 omvatten MPM of sugarcube schakelaars. Deze schakelaars van de solenoïdeklep komen in drie versies: Vorm A, Vorm B of Form C. Zij hebben diverse overvoltagebeschermingseisen ontmoet en aan functie binnen bepaalde voltagegrenzen gemaakt. De Schakelaar van de solenoïderol wordt gebruikt uitgebreid om elektroverbinding in een brede waaier van toepassingen te verstrekken. De gemeenschappelijkste toepassing voor de schakelaar van de Solenoïderol is samen met pneumatische, hydraulische of elektromagnetische apparaten, met inbegrip van solenoïdekleppen. Andere toepassingen omvatten, bijvoorbeeld, drukomvormers, nabijheidsschakelaars, niveausensoren, grensschakelaars en lage energiemotoren.
De afmeting & de Gegevens van Solenoïde rollen Schakelaar:
De Schakelaar van DIN 43650A:
Afmeting |
DIN-Type
|
DIN 43650 Vorm A
|
Afstand
|
18mm
|
|
Vorm
|
2+1GND, 3+1GND
|
|
Bescherming
Klasse
|
IP65
|
|
Het werken
Voltage
|
AC380V, DC300V
|
|
Bevestigende Schroef
|
M3x28
|
|
Nomicalstroom
|
10A
|
|
Contactweerstand
|
≤5mΩ
|
|
Max Conductor Section
|
3x1.5mm ²
|
De Schakelaar van DIN 43650B:
Afmeting |
DIN-Type
|
DIN 43650 Vorm B
|
Afstand
|
11mm
|
|
Vorm
|
2+1GND, 3+1GND
|
|
Bescherming
Klasse
|
IP65
|
|
Het werk Voltage
|
AC380V, DC300V
|
|
Het bevestigen Srew
|
M3x30
|
|
Nomicalstroom
|
10A
|
|
Cntactweerstand
|
≤5mΩ
|
|
Max Conductor Section
|
3x1.5mm ²
|
De Schakelaar van DIN 43650C:
Afmeting |
DIN-Type
|
DIN 43650 Vorm C
|
Afstand
|
9.4mm
|
|
Vorm
|
2+1GND, 3+1GND
|
|
Beschermingsklasse
|
IP65
|
|
Het werk Voltage
|
AC380V, DC300V
|
|
Bevestigende Schroef
|
M3x25
|
|
Nomicalstroom
|
10A
|
|
Cntactweerstand
|
≤5mΩ
|
|
Max Conductor Section
|
3x1.5mm ²
|
PAKKINGEN
Er zijn drie pakkingsopties beschikbaar voor de DIN-schakelaars: NBR-Vlak Profiel, NBR of Vlakke EPDM. Elk van de verschillende pakkingen zal heeft verschillende die kenmerken, hoofdzakelijk op het materiaal worden gebaseerd waarvan zij worden gemaakt. NBR-het rubber is ook genoemd geworden nitrilrubber. NBR is een olie bestand materiaal, dat zowel minerale als plantaardige olie omvat. EPDM-het rubber heeft veel veerkracht niet tegen oliën, maar het doorstaat goed ozon, hitte en weer. Beide materialen zijn bevredigend tegen fundamentele verdunde zuren en alkalines. De meeste beschikbare pakkingen zijn van HTP en Hirschmann. De afzonderlijke pakkingen zijn ook beschikbaar voor de meeste mannelijke DIN-schakelaars.
DRAADtypes
De schakelaars van de de solenoïdeklep van DIN 43650 zullen verschillende draadtypes voor de kabelingang, afhankelijk van de vorm hebben. Vorm a-schakelaars zijn nu verkrijgbaar in PG 9, PG 11, M16, of 1/2“ NPT draadgrootte. Vorm B-eigenschappenpg 9 of 1/2“ NPT draden, terwijl de Vormc schakelaars met PG 7 draad slechts beschikbaar zijn. M16 is een metrisch draadtype, dat globaal het het meest meestal gebruikte type is. Het aantal verwijst naar de nominale diameter in millimeter. PG betekent Panzergewinde en verwijst volgens Duitse normen. PG heeft een grotere draadhoek maar een lagere draaddiepte dan metrisch of NPT. NPT betekent Nationale Pijpdraad en is een Amerikaanse norm. In tegenstelling tot metrisch of PG, worden deze draden verminderd, die helpen een verbinding vormen.
SPELD HET UIT ELKAAR PLAATSEN
Speld het uit elkaar plaatsen verwijst naar de afstand tussen spelden #1 en #2. Elke vorm heeft het verschillende speld uit elkaar plaatsen, en het speldtype verandert ook afhankelijk van de vorm. Vorm a-schakelaars hebben „U“ vormde spelden die binnenwaarts met 18 mm-speld het uit elkaar plaatsen onder ogen zien. De vormb schakelaars hebben 2 verschillende speldtussenruimtes: 10mm & 11mm. 11mm de schakelaars zullen 3 vlakke bladcontacten hebben en zijn de de industrienorm. 10mm de schakelaars zullen 1 vlak blad en 2 U-vormige spelden naar buiten richtend hebben. De vormc schakelaars hebben vlakke bladspelden met 8mm of 9.4mm (de industrienorm) speld het uit elkaar plaatsen. De diagrammen van speld het uit elkaar plaatsen worden voorgesteld bij de bovenkant van de pagina om hun ontwerp beter te visualiseren.
