Plaats van herkomst: | Ningbo, China |
Merknaam: | BRANDO |
Certificering: | CE, ISO |
Modelnummer: | 2W200-20 |
Min. bestelaantal: | 1 PC |
---|---|
Prijs: | Negotiation |
Verpakking Details: | Plastic zak, Doos, Karton, Pallet |
Levertijd: | 4 tot 7 werkdagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 100000pcs per maand |
Merk: | BRANDO | ModelNo.: | 2W200-20 |
---|---|---|---|
Werkend middel: | Lucht, Water, Olie, Gas | Motiepatroon: | Rechtstreeks |
Type: | Normaal Gesloten Type | Opening van Stroomtarief: | 20 mm |
De gezamenlijke Pijp droeg: | 3/4“ | Werkende Temperatuurwaaier: | -5~80℃ |
voltage: | AC24V, AC110V, AC220V, DC12V, DC24V | Voltagewaaier: | +-10% |
Lichaamsmateriaal: | messing | Verbindingsmateriaal: | NBR, EPDM OF VITON |
Hoog licht: | Normale Gesloten Solenoïdeklep,2W200-20 solenoïdeklep 24V,NC solenoïdeklep voor Water |

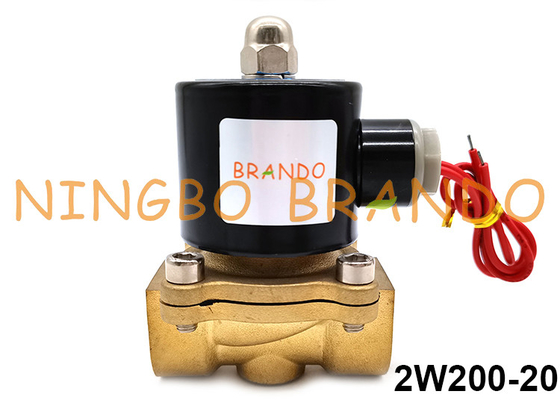

2W200-20 Messing Normaal Gesloten Magneetventiel 2/2 Weg 12V 24V 110V 220V
De magneetklep uit de 2W-serie werkt als een directe klep.Het is ontworpen als compact volume en de beschermingsklasse is IP 54. Het materiaal van het klephuis is verkrijgbaar met messing en roestvrij staal.Het heeft drie soorten afdichtingsmateriaal, NBR, EDPM en VITON.Magneetventiel uit de 2W-serie biedt snel en veilig schakelen, hoge betrouwbaarheid, lange levensduur en goede mediumcompatibiliteit van materiaal.
2W200-20:
2W: 2 Positie 2 Weg
200: Opening van stroomsnelheid is 20 mm
20: 3/4''inch
Hoe magneetventiel werkt:
1. Wanneer het voelt dat de vloeistofstroom vereist is, laat het de stroom door de magneetklep gaan.
2. Hierdoor wordt de klep bekrachtigd en wordt het magnetische veld gegenereerd dat de beweging van de plunjer tegen de werking van de veer in triggert.
3. Zodat de zuiger in opwaartse richting beweegt, waardoor de opening kan worden geopend.
4. Op dit moment is de vloeistofstroom toegestaan van de inlaatpoort naar de uitlaatpoort.
De specificaties van 2W200-20 magneetventiel:
Modelnr. | 2W200-20 |
Bewegingspatroon | Directe aandrijving |
Type | 2-weg 2-positie,Normaal gesloten type |
Werkend medium | Lucht, water, olie, gas |
Opening van stroomsnelheid |
20mm |
Debiet (Cv) | 7.6 |
Poort Grootte | G3/4" |
Werkdruk | Olie : 0~5kgf/cm³ Gas : 0~7kgf/cm³ Water : 0~5kgf/cm³ Lucht : 0~7kgf/cm³ |
Bedrijfstemperatuurbereik | -5~80℃ |
Vloeibare viscositeit | 20 CST hieronder |
Spanning | AC220V |
Spanningsbereik | +-10% |
Max.Druk weerstand | 1,0MPa |
2W0200-20 Normaal gesloten solenoïdeklep afmeting Tekening:
Model | 2W200-20 |
EEN | 107 |
B | 57 |
C | 123,5 |
D | 73 |
K(PT) | 3/4'' |
Deconstructieschema van 2W200-20 magneetventiel:
Het detailbeeld van AC 220V messing magneetventiel 2W200-20:
Meer informatie over de 2W200-20 messing behuizing G3/4'' magneetventiel met schroefdraad op YouTube:
De belangrijkste onderdelen van 2/2-weg magneetventiel AC220V 2W200-20:
Kleplichaam:het lichaam van de klep waarop de magneetklep is aangesloten.De klep is meestal aangesloten op de processtroompijplijn om de stroom van een bepaalde vloeistof, zoals vloeistof of lucht, te regelen.
Spoelen diafragma:De spoel vormt de vorm van de holle cilinder.Uitwendig is deze spoel bedekt met de stalen bekleding en in het holle deel bevindt zich een plunjer of de zuiger, waarvan de beweging in de holle ruimte wordt gecontroleerd door de veer.
Plunjer:Dit is het solide ronde metalen deel cilindrisch van vorm en geplaatst in het holle gedeelte van de magneetklep.Wanneer de elektrische stroom door de magneetklep gaat, wordt het magnetische veld gegenereerd in de holle ruimte.Hierdoor neigt de plunjer verticaal in de holle ruimte te bewegen.Wanneer de elektrische stroom naar de magneetklep wordt gestopt, wordt het magnetische veld gestopt en blijft de plunjer op de bestaande plaats vanwege de kracht van de veer.
Klepzitting:De klepzitting is het essentiële vloeistofelement.Het wordt met hoge precisie vervaardigd en gevormd volgens het afdichtingsprincipe.
Klepafdichting:Afdichting De zittingafdichting is het hart van het vloeistofsysteem.Het is altijd aangepast aan de ventieldruk, mediumtemperatuur en chemische bestendigheid.
Welkom bij al uw vragen en onderzoeken!
Contactpersoon: Brandon
Tel.: +8613454729544
