3-weg roestvrijstalen buis pneumatisch magneetventielanker met plunjerbuis

3-weg roestvrijstalen buis pneumatisch magneetventielanker met plunjerbuis

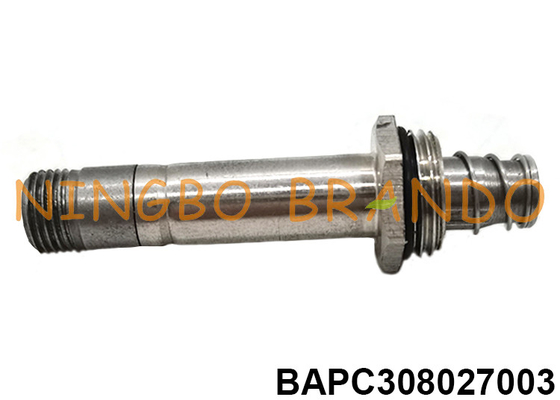

Dit is 1 set magneetventielankers, inclusief 1 x M12x0.5 roestvrijstalen plunjerbuis met schroefdraad, 1 x roestvrijstalen magnetische bewegende kern met NBR-afdichting en 1 x roestvrijstalen veer.Deze spindelplunjer is ontworpen voor pneumatische magneetventielen uit de 4V100-serie, zoals 4V110-06, 4V120-06, 4V130C-06.De buitendiameter van de ankerbuis is 8 mm, dus het is geschikt voor magneetventielspoelen met een binnendiameter van 8 mm.Het afdichtingsmateriaal van de standaard plunjer is NBR, maar VITON, HNBR, EPDM en siliconen zijn allemaal beschikbaar om aan te passen.

Details van de montage van het magneetventielanker:

Koperen schaduwring M12x0,5 draadzitting

Plunjersleuf NBR-afdichting

Technische gegevens van het Ankersamenstel van de Solenoïdeklep:

Hoofdafmeting van de ankerconstructie van de magneetklep:

Brando-fabrieksproductie van magneetventielankerconstructie:

Meer Solenoid Valve Ankerconstructie fOr jOu tO chlos:

*Volgens buis OD:5-7 mm, 8 mm, 9mm, 10 mm, 11 mm, 12 mm, 13 mm, 14 mm, 15 mm, 16 mm, 17 mm, tot 60 mm.

*Volgens buismateriaal:Messing, roestvrij staal

*Volgens kleptoepassing:

1.Pulse Solenoid Valve Ankerconstructie,2.Watermagneetventiel Ankerconstructie,3.Pneumatische magneetventielankerconstructie,4.Koeling Magneetventiel Ankerconstructie,5.Injectorrailankerconstructie,6.Air-Jet Loom solenoïde klep Ankerconstructie,7.Huishoudelijke apparaten Magneetventiel Ankerconstructie,8.Automagneetklep Ankerconstructie,9.Ankerconstructie voor medische magneetventielen, enz.

Producteigenschappen van de ankerconstructie van de magneetklep:
1. Vaste kern en beweegbare kern (plunjer):
Goedkeuring van roestvrij en corrosiebestendig materiaal met een hoge magnetische geleidbaarheid en lage remanentie om te zorgen voor een duurzame en slimme werking van het anker.

2. Geleidebuis (plunjerbuis):
Opties van messing en roestvrij staal, kwaliteit H62 of SUS304;
Wanddikte van 0,25 ~ 2,5 mm, andere kunnen worden aangepast;
Soorten lastype om verschillende werkdruk vast te houden, zoals laserlassen, argonbooglassen, zilversolderen.Direct bewerken van een hele massieve staaf is ook mogelijk.

3. Lente:
Roestvrij SUS304 roestvrij staal, met goede herstelprestaties.

4. Afdichtingen:
Opties van NBR, HNBR, FKM, EPDM, PTFE, materialen van voedingskwaliteit, verwelkomen uw andere vereisten.

5 Schaduwring:
Cooper en zilver materiaal beschikbaar.

6. Sluitring en borgmoerverstrekt als heeft eisen.

Concentreer u op uw eisen, bied u de beste oplossing aan:

√ Neem contact met ons op als u op sommige punten twijfelt

√ Neem contact met ons op als er iets moet veranderen
√ Neem contact met ons op als u niet degene bent die u zoekt

√ Neem contact met ons op als u aan het ontwerpen bent

Welkom bij al uw vragen en onderzoeken!
