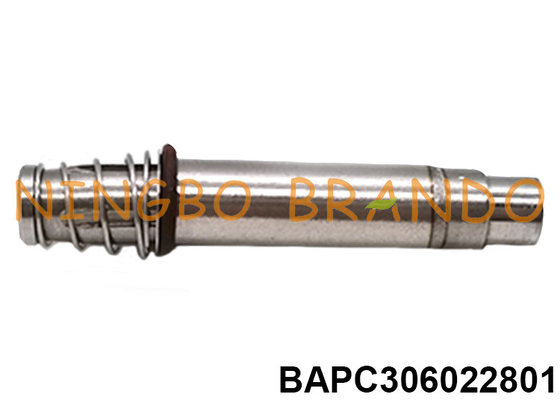

6 mm OD 3/2-weg normaal gesloten NC magneetventielanker met plunjerbuis

6 mm OD 3/2-weg normaal gesloten NC magneetventielanker met plunjerbuis

De magnetische (solenoïde) klep omvat een elektromagneet die een spoelopstelling omvat en een anker dat wordt aangedreven door de spoelopstelling.Aan het anker is een stuurdeel aangebracht dat overeenkomt met ten minste één te regelen kanaalopening in een fluïdumkanaal en dat bij de stuurbeweging van het anker ten opzichte van de ten minste ene kanaalopening wordt verschoven.Het anker is uitgevoerd als zwenkanker, waarvan de schakelbeweging een zwenkbeweging is, waarbij het besturingsdeel orthogonaal ten opzichte van de lengteas van de spoelinrichting wordt verschoven.

De belangrijkste kenmerken van het anker van de magneetklep kunnen worden weerspiegeld in de volgende aspecten.

1. De statische ijzeren kern is gemaakt van hoge magnetische geleidbaarheid, lage remanentie, roestwerende en corrosiebestendige materialen, duurzaam en responsief;

2. De buis is gemaakt van koper of roestvrij staal, past de roltechnologie toe en maakt de verbinding nauwer en steviger;

3. Het veermateriaal is de geïmporteerde roestvrijstalen veer speciale staaldraad, met stabiele druk en goede herstelprestaties;

4. Afdichtingsmaterialen kunnen worden geselecteerd op basis van uw verschillende vereisten;

5. 3/2, 2/2 manier;GEEN/NC;AC/DC diverse specificaties voor selectie.

Hoofdafmeting van de ankerconstructie van de magneetklep:

Details van de montage van het magneetventielanker:

3-weg normaal gesloten plunjersleuf VITON-afdichting

Technische gegevens van het Ankersamenstel van de Solenoïdeklep:

​

Brando-fabrieksproductie van magneetventielankerconstructie:

Meer Solenoid Valve Ankerconstructie fOr jOu tO chlos:

*Volgens buis OD:5-7 mm, 8 mm, 9mm, 10 mm, 11 mm, 12 mm, 13 mm, 14 mm, 15 mm, 16 mm, 17 mm, tot 60 mm.

*Volgens buismateriaal:Messing, roestvrij staal

*Volgens kleptoepassing:

1.Pulse Solenoid Valve Ankerconstructie,2.Watermagneetventiel Ankerconstructie,3.Pneumatische magneetventielankerconstructie,4.Koeling Magneetventiel Ankerconstructie,5.Injectorrailankerconstructie,6.Air-Jet Loom solenoïde klep Ankerconstructie,7.Huishoudelijke apparaten Magneetventiel Ankerconstructie,8.Automagneetklep Ankerconstructie,9.Ankerconstructie voor medische magneetventielen, enz.

Producteigenschappen van de ankerconstructie van de magneetklep:
1. Vaste kern en beweegbare kern (plunjer):
Goedkeuring van roestvrij en corrosiebestendig materiaal met een hoge magnetische geleidbaarheid en lage remanentie om te zorgen voor een duurzame en slimme werking van het anker.

2. Geleidebuis (plunjerbuis):
Opties van messing en roestvrij staal, kwaliteit H62 of SUS304;
Wanddikte van 0,25 ~ 2,5 mm, andere kunnen worden aangepast;
Soorten lastype om verschillende werkdruk vast te houden, zoals laserlassen, argonbooglassen, zilversolderen.Direct bewerken van een hele massieve staaf is ook mogelijk.

3. Lente:
Roestvrij SUS304 roestvrij staal, met goede herstelprestaties.

4. Afdichtingen:
Opties van NBR, HNBR, FKM, EPDM, PTFE, materialen van voedingskwaliteit, verwelkomen uw andere vereisten.

5 Schaduwring:
Cooper en zilver materiaal beschikbaar.

6. Sluitring en borgmoerverstrekt als heeft eisen.
