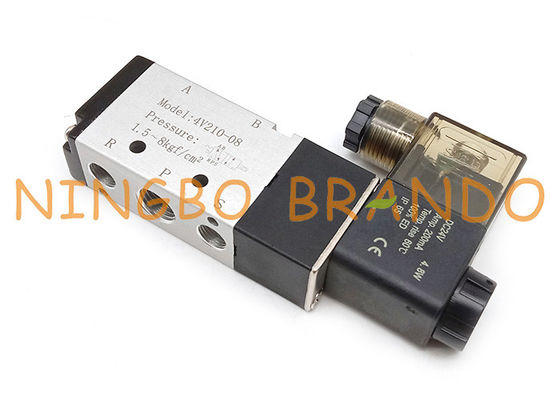

4V210-08 1/4“ 5/2 van de de Controle Enige Solenoïde van de Manierlucht Pneumatische Klep

4V210-08 1/4'' 5/2-weg luchtregeling enkele solenoïde pneumatische klep

Pneumatische magneetklep ontvangt een elektrisch signaal (wisselstroom of gelijkstroomspanning) en opent of sluit de luchttoevoer naar uw pneumatische aandrijving.Zeer eenvoudige solenoïdes bestaan ​​uit een elektromagnetische spoel, een plunjer of zuiger, een terugstelveer voor de zuiger en een kleplichaam.Wanneer u elektrische stroom op de spoel toepast, trekt deze de zuiger aan en zorgt ervoor dat deze in het kleplichaam beweegt.Dit opent of sluit op zijn beurt poorten in het kleplichaam, waardoor uw luchttoevoer de pneumatische actuator kan bedienen.Wanneer de elektrische voeding wordt verwijderd, brengt de zuigerveer de zuiger terug naar zijn oorspronkelijke positie en sluit de luchttoevoer naar de pneumatische actuator af.

Typische applicaties
5/2-weg ventielen worden gebruikt voor het aansturen van dubbelwerkende pneumatische aandrijvingen, zoals pneumatische cilinders, stangloze cilinders, grijpers en roterende aandrijvingen.Dubbelwerkende actuatoren hebben perslucht nodig om in beide richtingen te bewegen.Om te beslissen of een monostabiele of bistabiele 5/2-wegklep moet worden toegepast, is het noodzakelijk om meer te weten over het ontwerp en de vereisten van het systeem.

Het aantal aandrijvingen bepaalt het benodigde aantal kleppen: elke aandrijving of groep aandrijvingen heeft zijn eigen regelafsluiter nodig.De PLC beperkt het aantal spoelen dat kan worden bekrachtigd.Monostabiele kleppen (met één solenoïdespoel) hebben minder bedrading en PLC-uitgangen nodig dan bistabiele kleppen (met twee solenoïdespoelen).Sommige spruitstukken hebben interne bedrading en hebben één connector die op alle kleppen kan worden aangesloten, bijvoorbeeld een 25-pins D-SUB-connector.In dit specifieke geval konden slechts 12 bi-stabiele kleppen worden geïnstalleerd in plaats van 25 mono-stabiele kleppen.

De keuze tussen monostabiele en bistabiele ventielen wordt vaak ingegeven door veiligheidseisen.Bij sommige machineontwerpen kan het, om machineschade of letsel te voorkomen, gewenst zijn dat de actuator tijdens stroomuitval terugkeert naar de basispositie.In dergelijke gevallen wordt een monostabiele klep aanbevolen.In andere ontwerpen zijn bi-stabiele kleppen beter geschikt als de vereisten zijn om de actuator in de laatste positie te houden.

Gegevens van pneumatische magneetventielen uit de 4V200-serie:

Dimensie van 4V210-08 pneumatische solenoïdeklep:

Video van 4V210-08 pneumatisch magneetventiel:

Productievideo van pneumatisch magneetventiel:

Meer pneumatische producten waaruit u kunt kiezen:

Solenoïde-operatorVerdeelstukGeluiddemper pneumatische slangkoppelingen
