Plaats van herkomst: | Ningbo, China |
Merknaam: | BRANDO |
Certificering: | CE, ISO |
Modelnummer: | PH |
Min. bestelaantal: | 5 PCs |
---|---|
Prijs: | Negotiation |
Verpakking Details: | Pvc-de zak, toen binnendoos, kartonneert dan, toen pallet |
Levertijd: | 1 week na betaling |
Betalingscondities: | L/C, T/T, Western Union, Paypal, MoneyGram |
Levering vermogen: | 10000000pcs per maand |
Productnaam: | Pneumatische Slangmontage | Materiaal: | Plastiek |
---|---|---|---|
Ingepaste verbinding: | G, NPT | Werkdruk: | 0-0.8MPa |
Verbindend Buismateriaal: | PA, PU | Verbindende Buis OD: | 3, 4, 6, 8, 10, 12, 16 |
Middel: | Samengeperste lucht | Het werk Temperatuur: | 0-60℃ |
Hoog licht: | 1/4“ Pneumatische Slangmontage,8mm Pneumatische Slangmontage,Pneumatische Banjomontage |

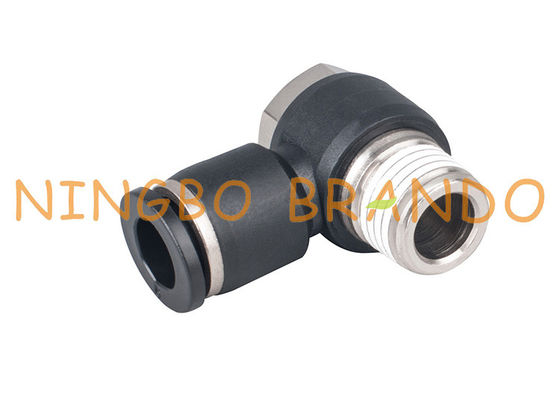

1/4“ 8mm Mannelijke Banjoduw Pneumatische Slangmontage snel om binnen te verbinden
Selectiecriteria
De pneumatische montage zou in een systeem moeten worden opgenomen dat verbindingsslangen samen vereist. Het wordt geadviseerd om dingen eenvoudig te houden te verzekeren geen significante drukdaling wordt veroorzaakt. Bijvoorbeeld, gebruik geen 90 graadelleboog als een rechte montage mogelijk is omdat de elleboog tot een onnodig drukverlies zal leiden. Andere overwegingen omvatten:
1. Werkende druk: De meeste montage heeft een maximum werkende druk van 1.0MPa, maar de druk zou onder dit niveau moeten worden gehouden om veilige exploitatie te verzekeren.
2. Werkende temperatuur: De montage bevat O-ringen en plastic delen die ondoeltreffend kunnen worden als het gebruiken van hete lucht of als het systeem worden geplaatst in een heet milieu.
3. Speciale milieu's: de medische en voedselindustrieën kunnen montage met een speciale classificatie of een materiële classificatie vereisen.
Afmeting & Ordecode van Pneumatische Slangmontage:
Uitgebreide Mannelijke Elleboogmontage:
Beeld | Afmeting | Artikelnummer. | R | D | D1 | L1 | L | L | S |
PLL4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1/8“ | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1/4“ | 4 | 11 | 9 | 19 | 41 | 13 | |||
R3/8“ | 4 | 11 | 10 | 19 | 43 | 17 | |||
R1/2“ | 4 | 11 | 11 | 19 | 44 | 21 | |||
PLL6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1/8“ | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1/4“ | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3/8“ | 6 | 13 | 10 | 20 | 46 | 17 | |||
R1/2“ | 6 | 13 | 11 | 20 | 47 | 21 | |||
PLL8 | R1/8“ | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1/4“ | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3/8“ | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1/2“ | 8 | 14 | 11 | 23 | 51 | 21 | |||
PLL10 | R1/8“ | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1/4“ | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3/8“ | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1/2“ | 10 | 18 | 11 | 27 | 59 | 21 | |||
PLL12 | R1/8“ | 12 | 21 | 8 | 30 | 56 | 19 | ||
R1/4“ | 12 | 21 | 9 | 30 | 57 | 19 | |||
R3/8“ | 12 | 21 | 10 | 30 | 57 | 19 | |||
R1/2“ | 12 | 21 | 11 | 30 | 60 | 21 |
Mannelijke Banjomontage:
Beeld | Afmeting | Artikelnummer. | R | D | D1 | L1 | L | L | S |
PH4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1/8“ | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1/4“ | 4 | 11 | 9 | 19 | 41 | 13 | |||
PH6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1/8“ | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1/4“ | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3/8“ | 6 | 13 | 10 | 20 | 46 | 17 | |||
PH8 | R1/8“ | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1/4“ | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3/8“ | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1/2“ | 8 | 14 | 11 | 23 | 51 | 21 | |||
PH10 | R1/8“ | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1/4“ | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3/8“ | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1/2“ | 10 | 18 | 11 | 27 | 59 | 21 | |||
PH12 | R1/4“ | 12 | 21 | 10 | 33 | 28 | 15 | ||
R3/8“ | 12 | 21 | 12 | 35 | 34 | 19 | |||
R1/2“ | 12 | 21 | 13 | 37 | 37 | 24 |
Rhabditiform van door Montage:
Beeld | Afmeting | Artikelnummer. | D | D1 | L1 | L | G |
PGJ4 | 4 | 11 | 17 | 35 | 4 | ||
4 | 13 | 18 | 36 | 6 | |||
PGJ6 | 6 | 13 | 20 | 38 | 4 | ||
6 | 13 | 18 | 36 | 6 | |||
6 | 13 | 21 | 38 | 8 | |||
PGJ8 | 8 | 15 | 20 | 42 | 4 | ||
8 | 15 | 21 | 42 | 6 | |||
8 | 15 | 21 | 41 | 8 | |||
8 | 17 | 23 | 43 | 10 | |||
PGJ10 | 10 | 15 | 20 | 42 | 4 | ||
10 | 15 | 21 | 45 | 6 | |||
10 | 15 | 24 | 47 | 8 | |||
10 | 17 | 23 | 45 | 10 | |||
10 | 21 | 24 | 46 | 12 | |||
PGJ12 | 12 | 21 | 20 | 44 | 6 | ||
12 | 24 | 20 | 49 | 8 | |||
12 | 26 | 20 | 50 | 10 | |||
12 | 24 | 21 | 47 | 12 |
Lijst van Alle Plastic Pneumatische Slangmontage:
FAQ:
1. Hoe te om pneumatisch duw-in montage te installeren?
De slang is gemakkelijk om te installeren door het in het versie ring-Beëindigen van de montage te duwen tot het ophoudt. De interne slotklauwen zullen automatisch rond de slang voor een directe en veilige verbinding vastklemmen.
2. Hoe te om pneumatisch duw-in montage te desinstalleren?
Duw het binnenste van de versiering naar de montage om me de slotklauwen los te maken en op het buizenstelsel terug te trekken om het te verwijderen. Het tegenovergestelde eind kan een andere duw zijn om montage, ingepast mannelijk, ingepast wijfje of een ingepast mannetje aan binnen een hexuitdraai-type verbinding te verbinden. De ingepaste verbindingen hebben gewoonlijk een pre-toegepaste deklaag van het draadslot.
De nadruk op uw eisen, biedt u het best oplossing aan:
√ Contacteer ons als sommige punten u twijfel hebt
√ Contacteer ons als ergens behoefte te veranderen
√ Contacteer ons als niet u zoekt
√ Contacteer ons als u het ontwerpen doet
Onthaal aan uw om het even welk vraag en onderzoek!
