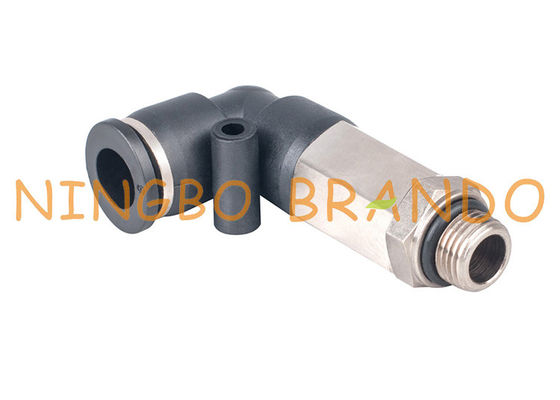

1/4“ verbindt de 8mm Uitgebreide Mannelijke Elleboog snel Pneumatische Slangmontage

1/4“ verbindt de 8mm Uitgebreide Mannelijke Elleboog snel Pneumatische Slangmontage

De Brandoduw in montage (pneumatische montage, duw om montage, één aanrakingsmontage te verbinden) wordt gemaakt van vernikkeld messing (draad) en PBT (lichaam), de grijpende klauwen van de roestvrij staalbuis, de kragen en POM-de versiekokers bieden een snel greep en versiemechanisme aan om een lage scheidingskracht voor gemakkelijke verwijdering van het buizenstelsel te verstrekken. Om de buis te assembleren, neem eenvoudig de buis in de montage tot het op bodems. Om de buis vrij te geven, druk de ring van de versiekoker en de buis kan gemakkelijk worden teruggetrokken. De duw in montage (pneumatische duw om montage, de montage van één aanrakingsbuis te verbinden) komt in een verscheidenheid van types, modellen en grootte om diverse buizeneisen tevreden te stellen en essentiële verbindingen tussen componenten in pneumatische systemen te voorzien. De ingepaste Elleboog en T-stukmontageorganismen kunnen na installatie worden geroteerd om voor variaties in leidingenrichting toe te staan. Pas metrisch buizenstelsel O.D die zich van 4 mm aan 16 mm uitstrekken aan, duimbuis die zich van 1/8“ aan 1/2 uitstrekken“; de waaier van de draadgrootte is van R, PT, BSPT 1/8 aan R, PT, BSPT 1/2 en metrische draad van M5 aan M20. Vorm van Versiekoker: Ovaal en Ronde. Kleuren van Versiekoker: Blauw, Rood, Zwart, Grijs of Gepaste kleur.

* Perfecte luchtstrakheid dankzij de lippenverbinding
* Veilige koppeling op om het even welk type van buis
* Perfecte koppeling zelfs in aanwezigheid van pijpen met diagonale besnoeiingen
* Gemaakt met maagdelijk materiaal

Afmeting & Ordecode van Pneumatische Slangmontage:

Uitgebreide Mannelijke Elleboogmontage:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8“	4	11	8	19	30	12
			R1/4“	4	11	9	19	41	13
			R3/8“	4	11	10	19	43	17
			R1/2“	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8“	6	13	8	20	43	12
			R1/4“	6	13	9	20	44	13
			R3/8“	6	13	10	20	46	17
			R1/2“	6	13	11	20	47	21
		PLL8	R1/8“	8	14	8	23	47	14
			R1/4“	8	14	9	23	48	14
			R3/8“	8	14	10	23	50	17
			R1/2“	8	14	11	23	51	21
		PLL10	R1/8“	10	18	8	27	56	27
			R1/4“	10	18	9	27	57	17
			R3/8“	10	18	10	27	58	17
			R1/2“	10	18	11	27	59	21
		PLL12	R1/8“	12	21	8	30	56	19
			R1/4“	12	21	9	30	57	19
			R3/8“	12	21	10	30	57	19
			R1/2“	12	21	11	30	60	21

Mannelijke Banjomontage:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8“	4	11	8	19	30	12
			R1/4“	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8“	6	13	8	20	43	12
			R1/4“	6	13	9	20	44	13
			R3/8“	6	13	10	20	46	17
		PH8	R1/8“	8	14	8	23	47	14
			R1/4“	8	14	9	23	48	14
			R3/8“	8	14	10	23	50	17
			R1/2“	8	14	11	23	51	21
		PH10	R1/8“	10	18	8	27	56	27
			R1/4“	10	18	9	27	57	17
			R3/8“	10	18	10	27	58	17
			R1/2“	10	18	11	27	59	21
		PH12	R1/4“	12	21	10	33	28	15
			R3/8“	12	21	12	35	34	19
			R1/2“	12	21	13	37	37	24

Rhabditiform van door Montage:

Beeld	Afmeting	Artikelnummer.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Lijst van Alle Plastic Pneumatische Slangmontage:

Het kiezen van de Juiste Montage voor Uw Pneumatisch Systeem:

De montagehulp controleert de kracht en de richtingstroom van samengeperste die gas of lucht in pneumatische systemen wordt gebruikt. Één van de eerste overwegingen in het kiezen van een schakelaar is het type van schip u waarmet zoals de flexibiliteit van de slang of de buis, evenals de binnendiameter (identiteitskaart) en buitendiameter (OD) van het schip zult verbinden om een adequate verbinding te verzekeren en verbinding te beveiligen. Is de montage materiële keus voor uw pneumatische schakelaar ook belangrijk, met inbegrip van gasverenigbaarheid of weerstand tegen hitte of corrosie.

Andere overwegingen in het kiezen van de juiste pneumatische systeemschakelaar omvatten:
1. Het type van verbinding en de functie het presteert
2. Operationele druk van het pneumatische systeem
3. Werkende temperatuurwaaier
4. P.S.I eisen ten aanzien van uw toepassing
5. Hoeveelheid trilling door het pneumatische systeem wordt veroorzaakt dat
6. Draadtype van de ontvangende montage

De nadruk op uw eisen, biedt u het best oplossing aan:

√ Contacteer ons als sommige punten u twijfel hebt

√ Contacteer ons als ergens behoefte te veranderen
√ Contacteer ons als niet u zoekt

√ Contacteer ons als u het ontwerpen doet

Onthaal aan uw om het even welk vraag en onderzoek!
