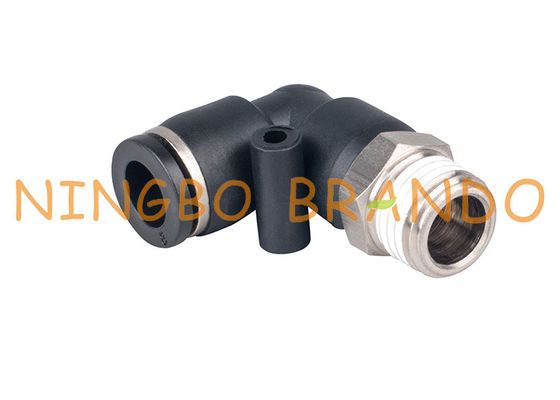

Mannelijke Elleboogduw Pneumatische Slangmontage 1/4“ snel om te verbinden 8mm

Mannelijke Elleboogduw Pneumatische Slangmontage 1/4“ snel om te verbinden 8mm

De pneumatische montage voorziet de essentiële verbinding tussen buizen, slangen en andere componenten in een pneumatisch systeem. De luchtmontage kenmerkt strakkere verbindingen en heeft lagere drukvereisten dan hydraulische montage en in diverse schakelaartypes typisch aangeboden. Naast het aansluiten van pneumatische componenten en het tegenhouden van de stroom van ongebruikte havens, wordt de miniatuurmontage ook gebruikt om de druk van de luchtstroom en richtingstroom te controleren.

Producteigenschappen:

1. Weerstand met hoge weerstand, Slijtage, Hoge Corrosieweerstand, - dichtheid, niet Gemakkelijk te barsten.

2. Het Product is Stevig en Duurzaam en heeft een Lange Levensduur.

3. Gemakkelijke Installatie en Demontage, Goede het Verzegelen Prestaties.

4. Het kan voor de Verbinding van pijpen en het Gebruik van Verschillende Pneumatische Componenten worden gebruikt, en heeft een Brede Waaier van Gebruik.

5. U kunt de Trachee zonder Enige Hulpmiddelen gemakkelijk opnemen of terugtrekken

6. De Klem van het Aansluiten van Luchtpijp wordt gemaakt van Sterke Kunststof, die niet Gemakkelijk is weg te vallen nadat de Verbinding Verzegelende Component, houdt het Goede Verzegelen goedkeurt, niet Gemakkelijk te lekken.

7.Freely de Richting van de veranderingspijpleiding na Installatie, Gemakkelijk om Trachee zonder Hulpmiddelen manueel op te nemen of te trekken.

Afmeting & Ordecode van Pneumatische Slangmontage:

Rechte Mannelijke Montage:

Beeld	Afmeting	Artikelnummer.	R	D	L1	L	S	Binnenhexuitdraai
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

De Mannelijke Montage van de elleboogduw:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

De Mannelijke Montage van het takt-stuk:

Beeld	Afmeting	Artikelnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Lijst van Alle Plastic Pneumatische Slangmontage:

Aanwijzingen voor!

1. De Buismontage is Belemmerd waar de Vonk en de Brand zouden kunnen zijn voorgekomen.

2. Overschrijd 145Psi-geen Druk.

3. Het werk Temperatuur: 0-60°c, gebruik niet buiten de Dienst 4.
Temperatuurwaaier om Misvorming van de het Verzegelen Materiële en Gemakkelijke Lekkage te verhinderen.

5. Gebruik niet in Plaatsen met Teveel Stof of Deeltjes

6. Gebruik Geen Middel buiten Lucht. het Product is Beperkt tot Lucht of Vacuümmilieu.

7. Na de Voltooiing van de Verbinding, te trekken gelieve zacht de Buis met Uw Hand om ervoor te zorgen dat het volledig zonder weg het Vallen wordt verbonden.

8. Zorg ervoor dat de Scherpe Oppervlakte van de Pijp Verticaal is, daar Geen Litteken op de Buitenomtrek van de Pijp is en de Pijp is niet Ovaal.

9. Pas nooit Buisverbinding met Extra Externe Lading (het buigen, draai of het Trekken) toe, anders zal de Schade of de Lekkage zijn voorgekomen.

10.When die de Pijp opnemen, het moet in de Bodem van de Verbinding worden opgenomen. Het nalaten om de Pijp in de Bodem Mei op te nemen leidt tot Luchtlekkage.
