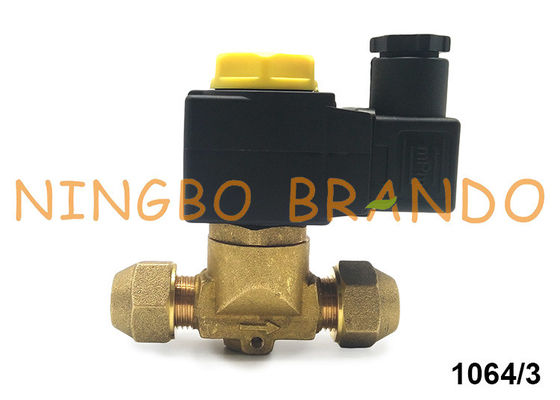

Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling

Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling

  • Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling
  • Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling
  • Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling
  • Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling
  • Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling
Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling
Productdetails:
Plaats van herkomst: CHINA
Merknaam: Brando
Certificering: CE
Modelnummer: 1064/3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 PCs
Verpakking Details: Individuele Dozen, Karton, Pallet
Levertijd: 5-8 werkdagen
Betalingscondities: L/C, T/T, Paypal, Western Union, MoneyGram
Levering vermogen: 100000 PCs per maand
Contact
Gedetailleerde productomschrijving
Havengrootte: 3/8“ Verbindingstype: SAE Flare
Functie: 2 normaal Gesloten manier (NC) Klepverrichting: Diafragma piloot bediend
Voltages: AC110V, AC220V, AC230V, Ac240V, DC24V Lichaamsmateriaal: Messing
Omgevingstemperatuur: -35 - 105 °C drukwaaier: 0.5 - 25 Bar
Koelmiddelen: R22, R404A, R407A, R407C, R125, R134a, R152a Toepassing: Harder, Diepvriezer, Airconditioner, Koeler, etc.
Hoog licht:

CASTEL Solenoid Valve

,

Castel Refrigeration Solenoid Valve

,

Solenoïdeklep Castel

Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling

Casteltype de solenoïdeklep is bestaat uit Messingslichaam, het anker van de Roestvrij staalduiker, rol en andere delen.
Klepreeks 1034; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 is zuiger proef-in werking gestelde kleppen. Hun die verrichting hangt niet alleen van het magnetische veld door de huidige stroom in de rol wordt veroorzaakt, maar ook van een minimuminhamdruk af, die noodzakelijk is:
• open de zuiger en houd het gelanceerd het belangrijkste openen
• sluit de zuiger en verzeker de strakheid op het belangrijkste openen
Het openen/het sluiten van hoofdklepzetel wordt gecontroleerd door de zuiger, terwijl openend/sluitend van proefzetel door de mobiele duiker van de rol wordt gecontroleerd.

Vers-houdend kabinet met 1064/3 MSV Reeksdiafragma Proefsolenoid valve?

De structuur van de rollende compressor van het vers-houdt kabinet is hoofdzakelijk samengesteld uit een motor, een rollende zuiger, een zonderlinge schacht, een het glijden stuk, de lente, een gat van de luchtzuiging, een stuk van de uitlaatklep, enz. (geen zuigklepstuk).

De schuif van het vers-houdt kabinet is gelijk in hoogte aan de cilindrische rotor, is de cilinderhoogte lichtjes hoger dan de rotor, is de cilinderkop behandeld met een cilinderkop, en er is een bepaald hiaat tussen de oppervlakte van het zuigereind en het cilinderkopvliegtuig, zodat de zuiger en de schuif vrij in de cilinder kunnen zijn. Beweging, is er zuiging en put gaten op het cilinderblok aan uit beide kanten van de cilindergroef, heeft het zuigingsgat geen zuigklep, en de koelmiddelendamp gaat direct het zuigingsgat van de cilinder van de stoompijp in. om vloeibare slag te verhinderen, wordt een gas-liquid separator geschikt op de zuigingspijp; een uitlaatklep wordt geschikt op de uitlaathaven, en het gas in de cilinder wordt gelost in het omhulsel, zodat de binnenkant van het omhulsel een streek van het hoge drukgas is, en dan is het hoge drukgas verder samengesteld uit shell. Het lichaam gaat de uitlaatpassage in.


Het kabinet van de fruitopslag
De vers-houdt compressor van de kabinets rollende zuiger is over het algemeen een verticale structuur. De compressor is geïnstalleerd in het lagere deel van het vers-houdt kabinet. De motor is in het bovenste gedeelte. Het buitendeel van de gehele cilinder wordt bijna ondergedompeld in de smeerolie. De cilindrische zuiger is geïnstalleerd in de cilinder en op de zonderlinge schacht geplaatst. Zonderlinge draai, zonderlinge as. Voor de schacht om de zuiger in de cilinder langs de oppervlakte van de cilindermuur van cilinder te drijven heeft de muur a door groef, is de groef uitgerust met een schuif, passen de schuif en de rotor in de groef die, onder de actie van de de lentekracht glijden en de het rollen oppervlakte van de rotor buitenmuur de wordt dynamische verbinding gevormd door contact, en de halvemaanvormige ruimte tussen de rollende rotor en de cilindermuur is verdeeld in een heliumkamer en een compressiekamer. Tijdens het proces om de zonderlinge schacht rond het centrum van de cilinder te roteren, voltooit de heliumkamer het opnameproces, en de compressiekamer voltooit de compressie. En het uitlaatproces.

Afmeting:

Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling 0Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling 1Castel Type SAE Flare 3/8“ Solenoïdeklep 1064/3 voor Koeling 2

Model
Verbinding
Afmeting
Roltype
SAE (Gloed), ODF (Soldeersel)
H1
H2
L1
Q
HM2
HM3
1020/2
1/4“ SAE
75
62.5
58
-
1020/3
3/8“ SAE
65
1028/2
1/4“ ODF
32.5
125
1028/3
3/8“ ODF
62.5
125
1064/3
3/8“ SAE
82
69.5
68
1064/4
1/2“ SAE
72
1068/3
3/8“ ODF
111
1068/4
1/2“ ODF
127
1070/4
1/2“ ODF
91
75.0
100
45
1070/5
5/8“ ODF
106
1078/4
1/2“ ODF
127
1078/5
5/8“ ODF
173
1078/9
1 1/8“ ODF
115
96.0
250
80
1078/11
1 3/8“ ODF
172
138.0
278
68
1090/5
5/8“ SAE
106
78.0
120
57
1090/6
3/4“ SAE
106
78.0
124
57
1079/7
7/8“ ODF
91
75.0
190
45
1079/11
1 3/8“ ODF
115
96.0
292
80
1079/13
1 5/8“ ODF
172
138.0
278
68
1098/7
7/8“ ODF
106
78.0
180
57
1099/9
1 1/8“ ODF
106
78.0
216
57
1099/11
1 3/8“ ODF
157
127.0
291
68

Technische Gegevens:

Werkende Principes
ModelNumber
SAE Port
Seat-grootte nominale Ø (mm)
Kv Factor
(m ³ /h)
PS
(bar)
TS (℃)
Ta (℃)
min
maximum
min
maximum
Rechtstreeks
1020/2
1/4“
2, 5
0, 175
45
-35
+110
-35
+50
1020/3
3/8“
3
0, 23
Diafragma ProefOperated
1064/3
3/8“
6, 5
0, 80
45
-35
+105
-35
+50
1064/4
1/2“
1070/4
1/2“
12, 5
2, 20
1070/5
5/8“
2, 61
1090/5
5/8“
16, 5
3, 80
1090/6
3/4“
4, 80
Zuiger ProefOperated
1034/3
3/8“
6, 5
1, 00
45
-35
+110
-35
+50
1034/4
1/2“
1040/4
1/2“
12, 5
2, 40
1040/5
5/8“
3, 00
1050/5
5/8“
16, 5
3, 80
1050/6
3/4“
4, 80

Installatie:
Alvorens de klep met de pijp te verbinden, is het raadzaam om ervoor te zorgen dat het koelende systeem schoon is. In feite, zijn de kleppen met P.T.F.E.-pakkingen, en in het bijzonder de zuigerkleppen, gevoelig voor vuil en puin. Voorts controleer dat de stroomrichting in de pijp aan de pijl beantwoordt op het kleplichaam dat wordt gestempeld. Alle kleppen kunnen in om het even welke positie worden opgezet mits de rol niet naar beneden richt. Het solderen van kleppen met soldeerselverbindingen met zorg moeten zou worden uitgevoerd, gebruikend een materiaal met een laag smeltpunt van de puntvuller. Het is niet noodzakelijk om de kleppen te demonteren alvorens te solderen, maar het is belangrijk om direct contact tussen de toortsvlam en het kleplichaam te vermijden, die zouden kunnen worden beschadigd en het juiste functioneren van compromitteren
de klep.
Alvorens een klep met het elektrosysteem te verbinden, zeker ben dat de netspanning en de frequentie aan de waarden duidelijk op de rol beantwoorden.
