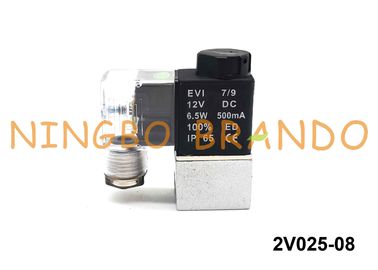

1/4“ het Type van 2V025-08 Airtac Vloeibare Klep van de Controle Pneumatische Solenoïde 2/2 Manier Rechtstreekse NC

1/4“ het Type van 2V025-08 Airtac Vloeibare Klep van de Controle Pneumatische Solenoïde 2/2 Manier Rechtstreekse NC

De klep van de de reeks pneumatische solenoïde van Airtac 2V025 is een functionele vervanging voor de reeks van SMC VXP.

Eigenschap van 2V025-Klep Rechtstreekse van de de Solenoïde Pneumatische Lucht van het Reeksaluminium 2 Gesloten Manier, normaal:
1. Rechtstreekse normaal gesloten 2/2-manier solenoïdeklep. De hoge gevoeligheid maakt het mogelijk om richting snel te veranderen.
2. De structuur is compact en klein.
3. Het kleplichaam wordt gemaakt van hittebestendig messing en de rol voldoet Klassenb aan normen. De verbindingen worden gemaakt van fluororubber (VITON) en zijn geschikt voor vele types van werkende media.

Hoofdafmeting van het Type van 2V025-08 Airtac de Vloeibare Klep van de Controle Pneumatische Solenoïde:

De technische parameters van Airtac typen - 2/2 Manier NC de Vloeibare Klep van de Controlesolenoïde:

De demontage toont van de Rechtstreekse normaal Gesloten 2V025-08-Klep van de Luchtsolenoïde:

Detailsuitbreiding van 1/4“ AIRTAC-Type de Luchtklep van de Aluminium Pneumatische Solenoïde:

Meer vertoning van het Type van 2V025-08 AIRTAC - 2 Positie 2 Klep van de Manier de Pneumatische Lucht:

Verpakkingsvertoning van het Type van 2V025-08 Airtac de Vloeibare Pneumatische Klep van de Controlesolenoïde:

Installatie van het Type van 2V025-08 Airtac de Vloeibare Klep van de Controle Pneumatische Solenoïde:

Om de de Klepinham & Afzet te verbinden:

Verbind de inham & de afzet met de klephavens volgens de pijl van de stroomrichting duidelijk op de klep.

Om de Rol te installeren:

Zet de rollen op de ankerbuis van de klep. Plaats de slotwasmachine & de noot op de ankerbuis. Span de noot met de hand aan, dan gebruik een moersleutel om de noot aan te halen een andere kwartdraai. Over--haal niet de noot aan, aangezien het de ankerbuis kan veroorzaken om te vroeg te ontbreken.

Om een DIN-Rol te verbinden:
1. Verwijder de schroef uit de plastic DIN-huisvesting & sluit het van de DIN-rol af

2. Van de schroef die, ontsla het eindblok van de plastic DIN-huisvesting openen.

3. Neem nota van de „1“, „2“, en grond „⏚“ symbolen op de onderkant van de DIN-bijlage.

4. Voor de Rollen van gelijkstroom DIN, verbind „1“ met uw Positief Lood & „2“ aan uw Negatief lood.

5. Voor AC DIN Rollen, verbind „1“ met uw HEET lood, „2“ aan uw Neutraal lood, & „⏚“ indien nodig aan uw grond.

Activeer niet de rol zonder het op de klep te installeren of verbind de rol met een verschillend voltage dan gespecificeerd. Dit zal de rol branden en kon brandgevaren tot stand brengen.
