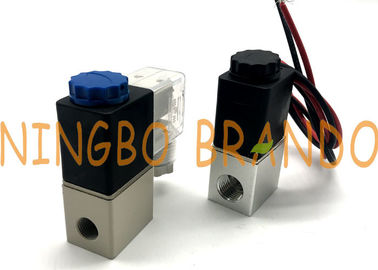

Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „

Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „

    • Airtac 2V025 Series 2V025 - 08 Aluminum Pneumatic Solenoid Valve Direct Acting Normally Closed With Port Size 1 / 4 "
    • Airtac 2V025 Series 2V025 - 08 Aluminum Pneumatic Solenoid Valve Direct Acting Normally Closed With Port Size 1 / 4 "
    • Airtac 2V025 Series 2V025 - 08 Aluminum Pneumatic Solenoid Valve Direct Acting Normally Closed With Port Size 1 / 4 "
    • Airtac 2V025 Series 2V025 - 08 Aluminum Pneumatic Solenoid Valve Direct Acting Normally Closed With Port Size 1 / 4 "
  • Airtac 2V025 Series 2V025 - 08 Aluminum Pneumatic Solenoid Valve Direct Acting Normally Closed With Port Size 1 / 4 "

    Productdetails:

    Plaats van herkomst: China
    Merknaam: BRANDO
    Certificering: CE
    Modelnummer: 2V025-08

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1 pc
    Prijs: USD 1 ~10 PER PC
    Verpakking Details: doos, karton, pallet
    Levertijd: Op voorraad
    Betalingscondities: T / T, L / C, Western Union
    Levering vermogen: 2000 stuks per dag
    Contact nu
    Gedetailleerde productomschrijving
    Kleptype: gesloten manier 2, normaal actie: rechtstreeks
    Orifice: 2.5mm Cv: 0.23
    Werkende Druk: Vacuüm aan 115psi Operating Temperature: -4 to 140°F (-20 to 60°C)
    Havengrootte: 1/4“ spanning: Opties: 12, 24 VDC; 24,110/120 (50/60Hz), 220/240 VAC (50/60Hz)
    Voltagetolerantie: ±10% van Gespecificeerd voltage Rolmacht: 3 aan 6.5W (afhankelijke druk)

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „



    De eigenschappen van de solenoïdeklep 2V025-08:

    1, Rechtstreeks en normaal gesloten type - 2/2 manier solenoïdeklep. Zijn hoge gevoeligheid staat het toe om richting snel te veranderen.

    2, de structuur zijn klein en compact

    3, worden het kleplichaam gemaakt van messing dat hittebestendigheid is en de rol met Klassenb classificaties in overeenstemming is. De verbindingen worden gemaakt van fluorrubber (VITON) dat voor verscheidene types van werkend middel geschikt is.



    Instructie van het Opdracht geven van tot Code:

    2V 025 - 08

    1, 2V is sepcificationcode, tribune voor 2/2 klep van de maniersolenoïde

    2, tribune 025 voor stroomopening: 2.5mm

    3, tribune 08 voor havengrootte voor verbindingspijp, 08 middelen 1/4“, 06 middelen 1/8“



    2V025 de bidirectionele Specificaties van de Solenoïdeklep:

    Klepmodel 2V025-06 2V025-08
    Kleptype gesloten 2Way, normaal (NC)
    Actie Rechtstreeks (Spilkop); Snelle Reactietijd:<20msec>
    Opening (Cv) 2.5mm (0,23); 22SCFM@100psi
    Werkende Druk Vacuüm aan 115psi
    Werkende Temperatuur -4 aan 140°F (- 20 aan 60°C)
    Havengrootte (Buis OD) 1/8“ NPT 1/4“ NPT
    Nat gemaakte Oppervlakten

    Kleplichaam: Geanodiseerd Aluminium

    Verbindingen: NBR (Buna N)

    Ankerassemblage: Messing; Optie: Roestvrij staal

    Rolplicht F Klasse, IP65,100% ED (Ononderbroken Plicht)
    Voltage Opties: 12,24 VDC; 24,110/120 (50/60Hz), 220/240 VAC (50/60Hz)
    Voltagetolerantie 110% van Gespecificeerd voltage
    Rolmacht 3to 6.5W (afhankelijke druk)
    Elektroverbindingen DIN 43650 Vorm A of Dichtingsring
    Installatie Geen Richtlijnvereiste (Optimale Positie: Horizontale stroom & SolenoidVertical)
    De dienst Lucht, Vloeistof, Vacuüm



    2V025 de Klepcomponenten van de reekssolenoïde:

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „

    Aantal Deelnaam Materiaal of Specificatie
    A Noot M8X0.75
    B Dichtingsringsdraden /
    C Ingekapselde solenoïderol geëmailleerde koperdraad
    D Compressieplaat roestvrij staal
    E Schroeven M3X0.5X5mm
    F De assemblage van de ankerbuis messing, optie: roestvrij staal
    G De lente roestvrij staal
    H O-ring NBR
    I Duiker Roestvrij staal
    J Kleplichaam Geanodiseerd aluminium



    Onze Product2v025-08 Voordelen:

    1, Hoge het werk frequentie en hoog - de assemblage van het kwaliteitsanker.

    Frequentie: minimumkeer 5 per goed en slimme seconde, die antwoordt werken

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „



    2, Zeer belangrijke belangrijke stukken assembleren gemakkelijk of demonteren:

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „

    3, Goedkeurend hoogte - de draad van het kwaliteitskoper (niet aluminiumdraad) om de solenoïde te maken rollen:

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „



    4, de Vlotte oppervlakte van het kleplichaam, geen om het even welke dienst in de binnenoppervlakte of draad:

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „



    De Algemene Afmetingen van de solenoïdeklep 2V025-08:

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „



    Installatie & Verrichting van 2V025-08:

    Om de de Klepinham & Afzet te verbinden:
    Verbind de inham & de afzet met de klephavens volgens de pijl van de stroomrichting duidelijk op de klep


    Om de rol te installeren:
    Zet de rollen op de ankerbuis van de klep. Plaats de slotwasmachine & de noot op de ankerbuis. Span de noot met de hand aan, dan gebruik een moersleutel om de noot aan te halen een andere kwartdraai.
    Over--haal niet de noot aan, aangezien het de ankerbuis kan veroorzaken om te vroeg te ontbreken.


    Om een DIN-Rol te verbinden:
    1. Verwijder de Philips-Hoofdschroef uit de plastic DIN-huisvesting & sluit het van de DIN-rol af
    2. Van de schroef die, ontsla het eindblok van de plastic DIN-huisvesting openen.
    3. Neem nota van de „1“, „2“, en grond „⏚“ symbolen op de onderkant van de DIN-bijlage.
    4. Voor de Rollen van gelijkstroom DIN, verbind „1“ met uw Positief Lood & „2“ aan uw Negatief lood.
    5. Voor AC DIN Rollen, verbind „1“ met uw HEET lood, „2“ aan uw Neutraal lood, & „⏚“ indien nodig aan uw grond.


    Activeer niet de rol zonder het op de klep te installeren of verbind de rol met een verschillend voltage dan gespecificeerd. Dit zal de rol branden en kon brandgevaren tot stand brengen.


    Veiligheidsnota: De standaardkleppen worden voorzien van ononderbroken plichtsrollen. De juiste klasse van isolatie voor de dienst is vermeld op het rollichaam. De roltemperatuur kan toenemen indien beduidend geactiveerd voor uitgebreid periode-dit is normaal. Hoewel de rol van flame-retardant materiaal wordt gemaakt, kon het misbruik van de rol brandgevaren tot stand brengen & rook en/of een brandende geur produceren. Als deze voorwaarden worden ontmoet, is de roltemperatuur boven veilige niveaus toegenomen en de macht zou onmiddellijk moeten worden losgemaakt.


    Verrichting: Deze klep is een bidirectionele, normaal gesloten, rechtstreekse klep & vereist geen minimum differentiële druk te werken. Zoals aangetoond in de diagrammen hieronder, wanneer de rol (linkerdiagram) de-energized, rust de duiker op de belangrijkste opening & door de kracht van de duikerslente op zijn plaats gehouden, verzegelend de klep. Wanneer de rol (juist diagram) wordt geactiveerd, heft de solenoïde de duiker op & staat het werkende middel toe om door de opening te vloeien. De werkende middel & stroomrichting is vermeld in purple in de diagrammen

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „



    De klep Vedio pls klikt onder beeld dat wij op Youtube postten:

    Airtac2v025 Reeks 2V025 - 08 Rechtstreekse Klep van de Aluminium sloot de Pneumatische Solenoïde normaal met Havengrootte 1/4 „
